Budynek biurowy Innovation Factory w Heilbronn, Niemcy, łączy w sobie tradycyjną konstrukcję szachulcową z nowoczesną inżynierią drewnianą. Klient firmy Dlubal, merz kley partner GmbH, wykorzystał program RFEM do analizy statyczno-wytrzymałościowej.
Model RFEM © merz kley partner GmbH
5 gwiazdek | ||
4 gwiazdki | ||
3 gwiazdki | ||
2 gwiazdki | ||
1 gwiazdka |

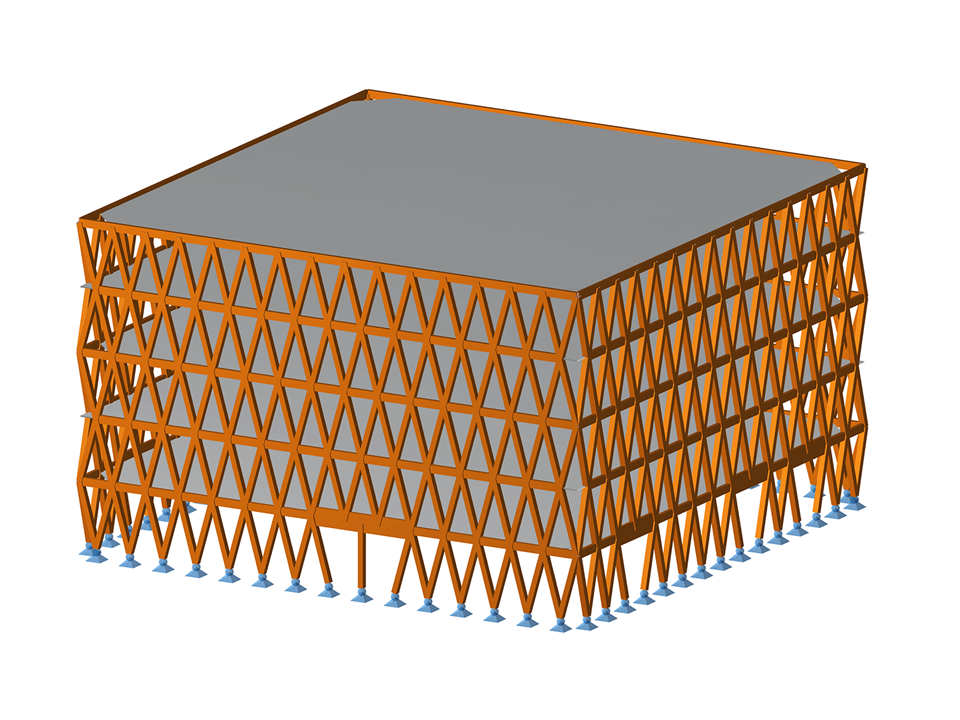

Budynek biurowy Innovation Factory 2.0 w Heilbronn, Niemcy
Liczba węzłów | 1005 |
Liczba linii | 1540 |
Liczba prętów | 1483 |
Liczba powierzchni | 5 |
Ilość przypadków obciążenia | 11 |
Ilość KO | 26 |
Liczba kombinacji wyników | 10 |
Ciężar całkowity | 766,528 t |
Wymiary (metryczne) | 30,500 x 30,500 x 17,750 m |
Wymiary (imperialne) | 100.07 x 100.07 x 58.23 feet |
Wersja programu | 5.34.01 |
W bibliotece materiałów programu RFEM znajdują się sklejki zgodne z amerykańską i kanadyjską normą ANSI/APA PRG 510 Plywood (USA/CAN).
W celu obliczenia odporności ogniowej powierzchni drewnianych można wyświetlić wykres zwęglania w zależności od czasu trwania pożaru.
Wykres ten można również wydrukować w raporcie.
W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia. Typ grubości płyty bel jest definiowany za pomocą rozszerzenia Powierzchnie wielowarstwowe.
„Panel belkowy” ma następujące zalety:
- Możliwe jest jednostronne i dwustronne poszycie
- Automatyczne obliczanie połączenia półsztywnego
- Poszycie z deskowania
- Poszycie spięte klamrami
- Poszycie zdefiniowane przez użytkownika
- Przedstawienie w postaci całego geometrycznego obiektu 3D (rama, przewiązanie poprzeczne, słup, poszycie, zszywki) wraz z mimośrodem
- Uwzględnianie otworów za pomocą komórek powierzchni
- Wymiarowanie elementów konstrukcyjnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji drewnianych
- Niezależnie od materiału (np. płyta gipsowo-kartonowa z profilami formowanymi na zimno i płyty gipsowo-włóknowe jako poszycie)
