基础荷载在 RFEM 5 和 RSTAB 8 之间传递

我们在 RSTAB 中对一个钢结构厂房进行了建模和计算。 Parallel dazu wollen wir in RFEM die dazugehörige Bodenplatte berechnen. Können wir die "Fundamentlasten" (Auflagerlasten der Hallenstützen) in dieses RFEM-Modell transferieren und neu, für die Bodenplatte kombinieren?

回复:

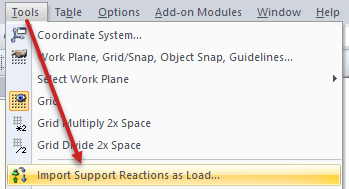

如果您在RFEM中打开厂房模型而不是在RSTAB中打开（创建模型的副本并将文件扩展名从*.rs8更改为*.rf5），则支座反力在计算并保存后可以导入。 Dazu öffnet man im Modell der Bodenplatte die "Extras" und wählt "Lagerreaktionen als Last übernehmen".

Danach kann bzw. muss für jeden Lastfall einzeln die Lagerreaktion übernommen werden. Die Zusammenstellung der Lastkombinationen erfolgt dann über RFEM wie gewohnt.

导入支座反作用为荷载
导入支座反作用为荷载
作者

Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
