Передача нагрузок фундамента между RFEM 5 и RSTAB 8

Мы смоделировали и рассчитали в программе RSTAB стальное здание. Parallel dazu wollen wir in RFEM die dazugehörige Bodenplatte berechnen. Können wir die "Fundamentlasten" (Auflagerlasten der Hallenstützen) in dieses RFEM-Modell transferieren und neu, für die Bodenplatte kombinieren?

Ответ:

Если открыть модель зала в программе RFEM вместо RSTAB (создать копию модели и изменить расширение файла с *.rs8 на *.rf5), то после расчета и сохранения можно будет импортировать также опорные реакции. Dazu öffnet man im Modell der Bodenplatte die "Extras" und wählt "Lagerreaktionen als Last übernehmen".

Danach kann bzw. muss für jeden Lastfall einzeln die Lagerreaktion übernommen werden. Die Zusammenstellung der Lastkombinationen erfolgt dann über RFEM wie gewohnt.

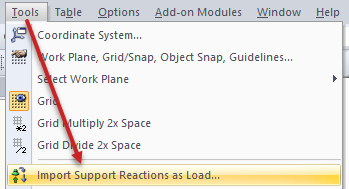

Импорт опорных реакций в качестве нагрузки
Импорт опорных реакций в качестве нагрузки
