Přenos zatížení na základ mezi programy RFEM 5 a RSTAB 8

V programu RSTAB jsme vytvořili a spočítali ocelovou halu. Souběžně s tím chceme vypočítat odpovídající základovou desku v programu RFEM. Můžeme do tohoto modelu programu RFEM přenést "zatížení základu" (zatížení na podporách sloupů haly) a nově je zkombinovat pro základovou desku?

Odpověď:

Pokud otevřeme halu nikoli v programu RSTAB, ale v programu RFEM (vytvořením kopie modelu a změna přípony souboru z *.rs8 na *.rf5), mohou být podporové síly po výpočtu a uložení převzaty. Za tímto účelem v modelu desky otevřete možnost "Nástroje" a vyberte "Převzít podporové reakce jako zatížení".

Následně lze resp. musí být pro každý zatěžovací stav jednotlivě převzata podporová reakce. Skládání kombinací zatížení se pak obvyklým způsobem provede v programu RFEM.

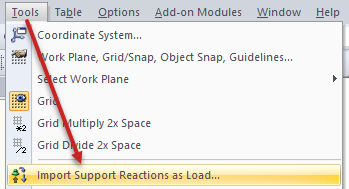

Převzetí podporových reakcí jako zatížení
Převzetí podporových reakcí jako zatížení
Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
