Übertragung von Fundamentlasten zwischen RSTAB 8 und RFEM 5

Wir haben eine Stahlhalle in RSTAB modelliert und berechnet. Parallel dazu wollen wir in RFEM die dazugehörige Bodenplatte berechnen. Können wir die "Fundamentlasten" (Auflagerlasten der Hallenstützen) in dieses RFEM-Modell transferieren und neu, für die Bodenplatte kombinieren?

Antwort:

Wenn man die Halle nicht in RSTAB sondern in RFEM öffnet (Kopie vom Modell erzeugen und Dateiendung von *.rs8 in *.rf5 ändern), können nach dem Berechnen und Speichern Lagerkräfte übernommen werden. Dazu öffnet man im Modell der Bodenplatte die "Extras" und wählt "Lagerreaktionen als Last übernehmen".

Danach kann bzw. muss für jeden Lastfall einzeln die Lagerreaktion übernommen werden. Die Zusammenstellung der Lastkombinationen erfolgt dann über RFEM wie gewohnt.

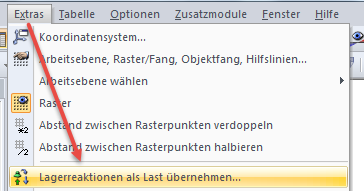

Lagerreaktion als Last übernehmen
Lagerreaktion als Last übernehmen
Autor

Herr Baumgärtel betreut die Dlubal-Anwender im Kundensupport.

Referenzen
  1. Handbuch RFEM, Dlubal Software. Tiefenbach, März 2020.
  2. Handbuch RSTAB. Tiefenbach: Dlubal Software, März 2016.
