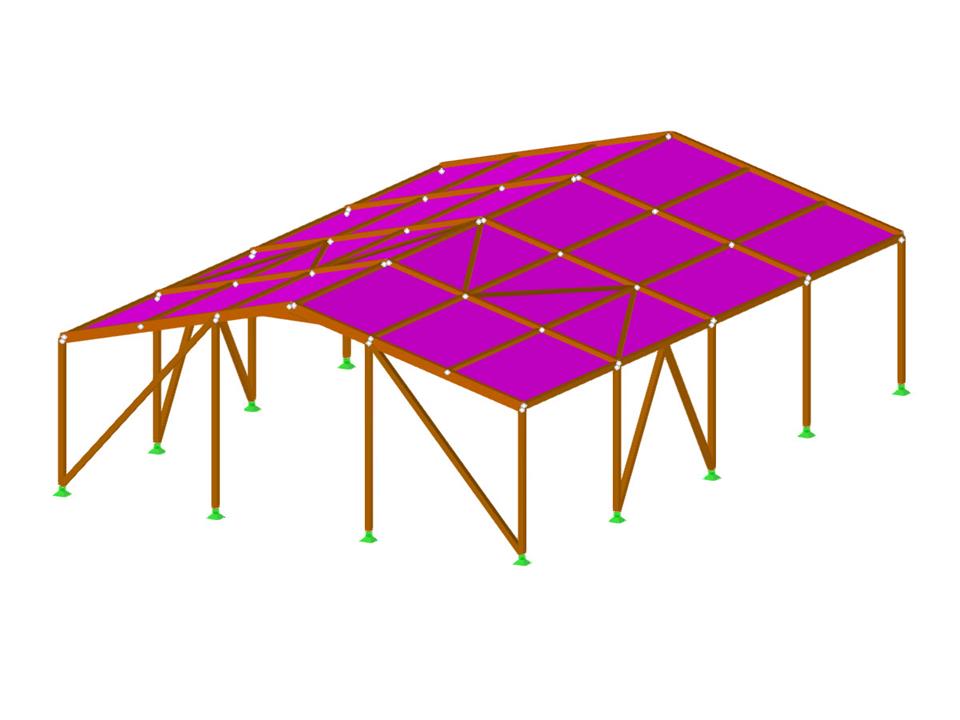

Sala di legno
  • Descrizione
  • Recensioni (0)

Il modello di una sala in legno dimostra l'uso pratico del software agli elementi finiti RFEM per l'analisi delle strutture in legno. È stato presentato durante il webinar gratuito "Modellazione e progettazione di strutture in legno in RFEM 6 e RSTAB 9" del 9 novembre 2021 (tedesco) e dell'11 novembre 2021 (inglese). La rappresentazione dettagliata supporta gli utenti nella pianificazione delle strutture in legno. Utilizzare il modello per ottenere preziose informazioni sulle moderne tecniche di analisi.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Capannone in legno

Numero di nodi 57
Numero di linee 99
Numero di aste 96
Numero di superfici 2
Numero di solidi 0
Numero di casi di carico 4
Nr. di combinazioni di carico 29
Nr. di combinazioni di risultati 0
Peso totale 4,749 t
Dimensioni (metriche) 14,000 x 5,800 x 20,000 m
Dimensioni (imperiali) 45.93 x 19.03 x 65.62 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
