在这里下载木结构模型,然后使用有限元结构分析软件RFEM打开。
在2021年11月11日的网络课堂“ RFEM 6和RSTAB 9中的木结构设计与设计”中使用了该模型(英语,2021年11月9日,德语)。
模型用于

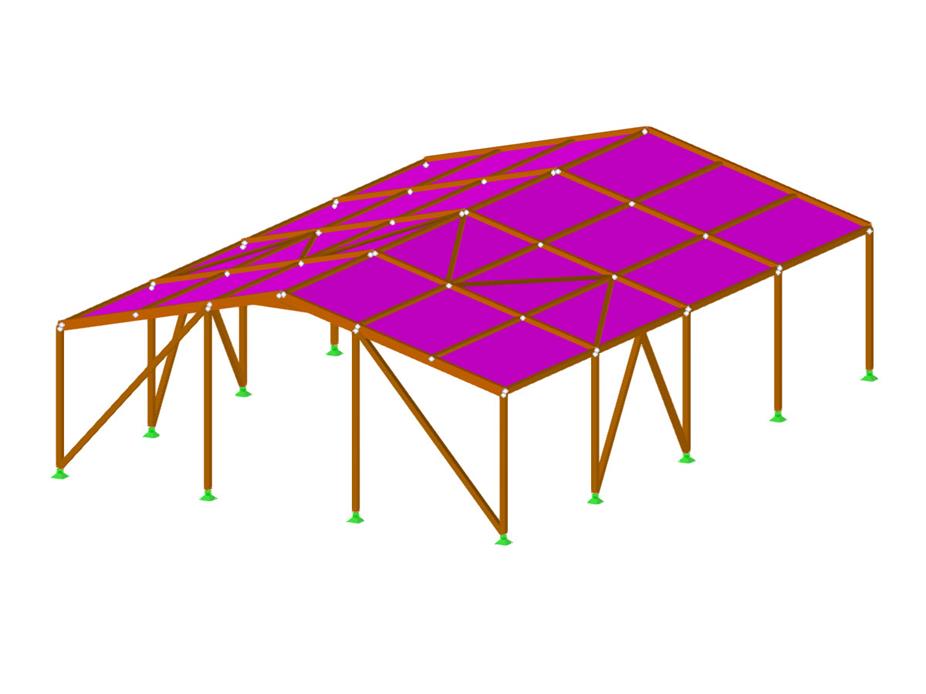

木结构建筑
节点数目: | 57 |
线的数目 | 99 |
杆件数目: | 96 |
面的数目: | 2 |
实体数目 | 0 |
荷载工况数目 | 4 |
荷载组合数目 | 29 |
结果组合数目 | 0 |
总重量 | 4,749 t |
翘曲区域尺寸 | 14.000 x 5.800 x 20.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
![楔形木梁](/zh/webimage/026239/3296160/1._The_Model.png?mw=512&hash=c10083e9da24ade1636f3a73bae2c6b1bef125b0)
新的 RFEM 软件提供了按照等效杆件法对变截面木结构杆件进行稳定性设计的选项。 如果满足 DIN 1052 第 E8.4.2 节中关于可变截面的规定,则可以按照该方法进行设计。 在各种技术文献中,这种方法也适用于欧洲规范 5。 本文将演示如何对变截面屋面梁使用等效杆件法。
![钢结构连接有限元模型](/zh/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
本文将使用“首选独立的有限元网格”选项为不同的对象生成有限元网格,以及不使用该选项生成网格进行比较。
![木结构面板的墙刚度](/zh/webimage/049956/3836215/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
本文对厚度类型为“骨架墙板”的覆面板的 RFEM 计算结果与手算结果进行了比较。
![知识库 001848 | 在 RFEM 6 中按照 2018 NDS 标准进行木柱设计](/zh/webimage/040983/3525158/Timber_Column_for_KB_1848.png?mw=512&hash=8767c3300658d77c253bb7ff632327937a04dd95)
使用“木结构设计”模块,可以按照 2018 NDS 标准 ASD 方法进行木柱设计。 准确计算木杆件的抗压承载力和调整系数对于安全考虑和设计非常重要。 下面的文章将按照 NDS 2018 标准,使用逐步的解析方程验证“木结构设计”模块计算的最大临界屈曲强度,包括受压调整系数、调整后的抗压设计值和最终设计比率。
![功能 002824 | 美国和加拿大的 OSB 材料](/zh/webimage/050460/3889342/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
RFEM 中美国和加拿大用户可以选择定向刨花板 (OSB) 。 材料参数选自《规范设计手册》。
![功能部件 002615 | 美国、加拿大和瑞士的正交胶合木上部结构](/zh/webimage/040956/3625029/MicrosoftTeams-image_(3).png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
在层结构数据库中可以找到以下正交胶合木制造商:
- Binderholz (USA)
- KLH(美国,加拿大)
- Calle buck(美国,加拿大)
- Nordic Structures(美国,加拿大)
- Mercer Mass Timber
- SmartLam
- 斯特林结构
- Lignatec第32版“瑞士生产的正交胶合木”中列出的上部结构。
当从层结构库中导入一个结构时,所有相关的参数会被自动导入。 该视频教学的内容和数量正在不断扩展。
