Dipl.-Ing. (FH) Gerhard Rehm
2020-12-15

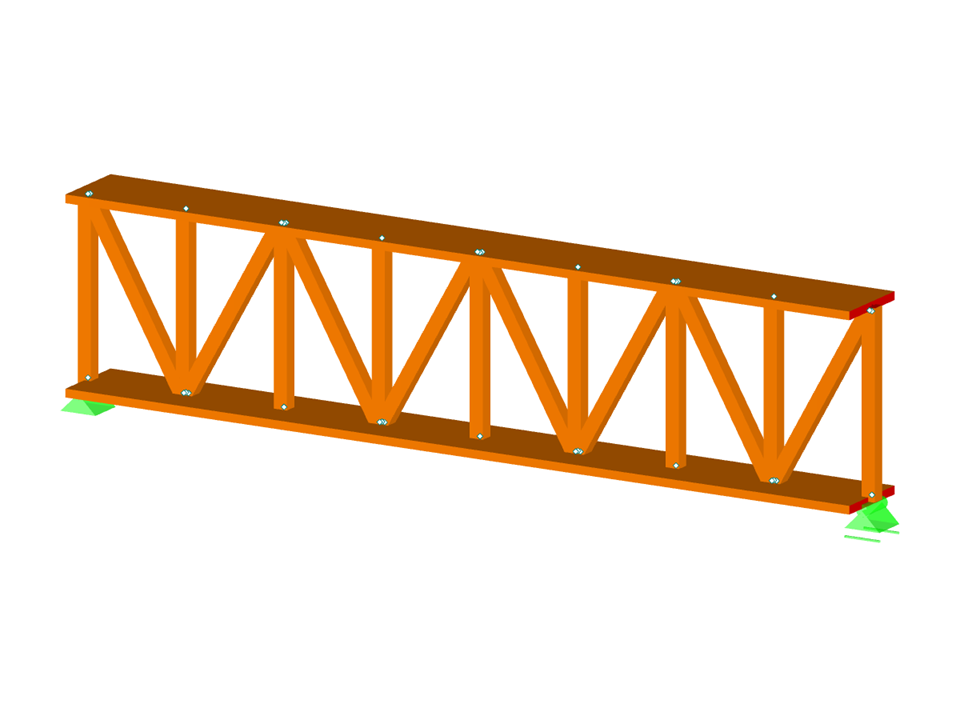

Rinforzo di irrigidimento
  • Descrizione
  • Recensioni (0)

Questo modello analizza gli effetti dell'instabilità e dell'inflessione laterale-torsionale su travi reticolari in legno, con particolare attenzione all'asta soggetta a torsione elasticamente vincolata. Contiene calcoli per determinare i valori propri e fornisce importanti indicazioni sulla progettazione di elementi di capriate in legno.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Trave reticolare in legno per verifica dell’instabilità

Numero di nodi 18
Numero di linee 33
Numero di aste 33
Numero di casi di carico 1
Peso totale 3,399 t
Dimensioni (metriche) 18.595 x 0.595 x 4.298 m
Dimensioni (imperiali) 61.01 x 1.95 x 14.1 feet
Versione del programma 5.24.01

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
