Dieses Modell analysiert die Auswirkungen von Kippen und Biegedrillknicken auf Holzfachwerkträger, wobei besonders der elastisch gebettete Kippstab untersucht wird. Es enthält Berechnungen zur Ermittlung der Eigenwerte und stellt wichtige Konstruktionserkenntnisse für Holzbinderelemente bereit.
Modell verwendet in
Gesamt
Diese Seite hat 0 Nutzerbewertungen.
| 5 Sterne | ||
| 4 Sterne | ||
| 3 Sterne | ||
| 2 Sterne | ||
| 1 Stern |

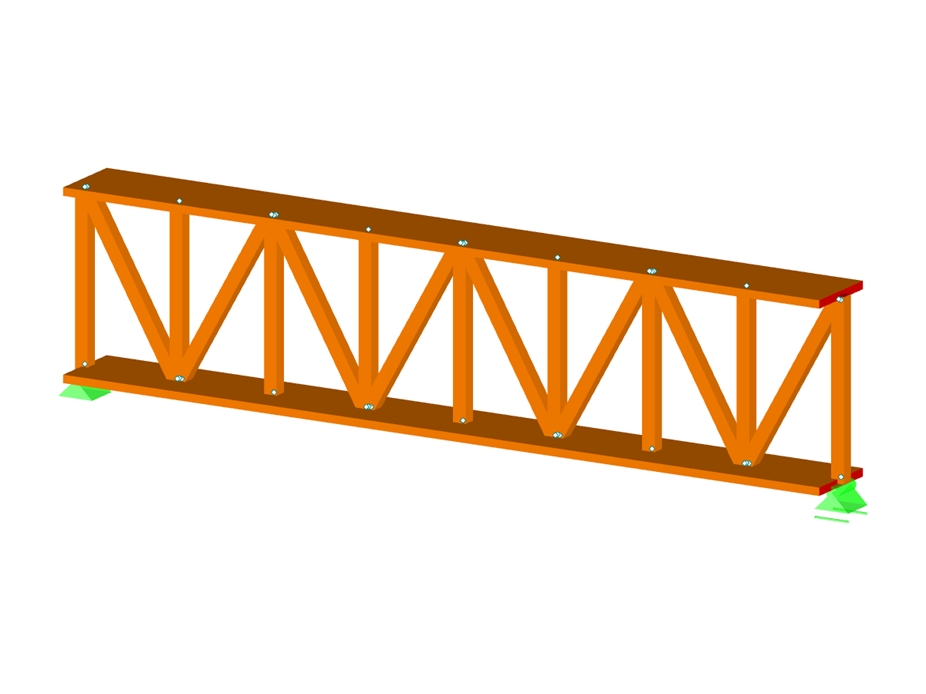

Holzfachwerkträger zur Untersuchung auf Kippen
| Anzahl Knoten | 18 |
| Anzahl Linien | 33 |
| Anzahl Stäbe | 33 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 3.399 t |
| Abmessungen (metrisch) | 18.595 x 0.595 x 4.298 m |
| Abmessungen (imperial) | 61.01 x 1.95 x 14.1 feet |
| Programmversion | 5.24.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
