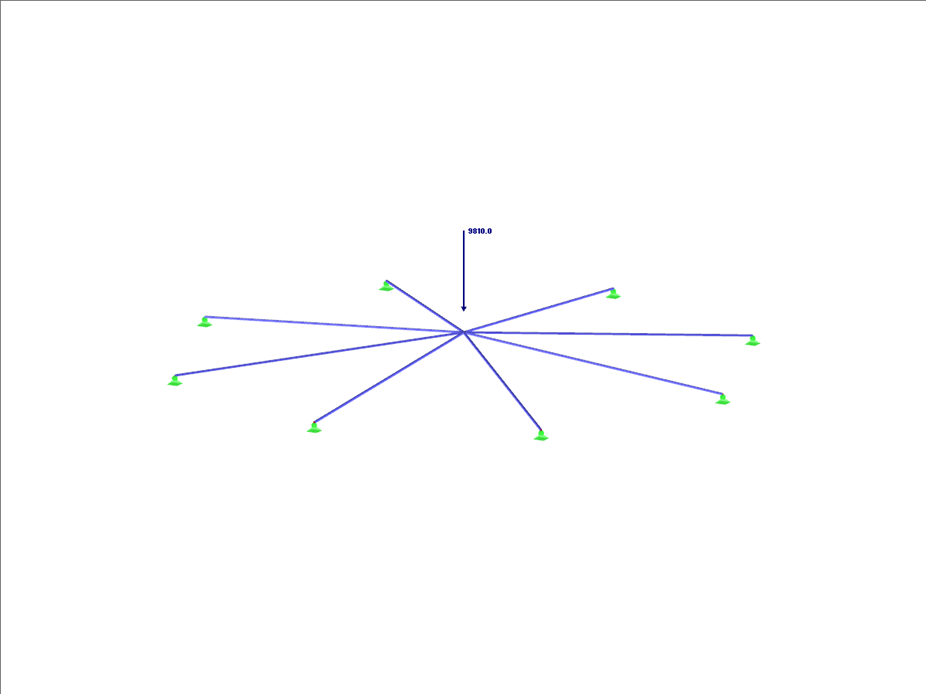

Una struttura poco profonda simmetrica è composta da otto aste reticolari uguali, che sono incorporate nei supporti delle cerniere. La struttura è caricata dalla forza concentrata e in alternativa dalla deformazione nodale imposta sul punto limite critico quando si verifica lo snap-through. La deformazione nodale imposta viene utilizzata in RFEM 5 e RSTAB 8 per ottenere il percorso di equilibrio completo dello snap-through. Il peso proprio è trascurato in questo esempio. Determina la relazione tra la forza di carico effettiva e l'inflessione considerando l'analisi di grandi spostamenti. Valuta il coefficiente di carico alle inflessioni date.
5 stelle | ||
4 stelle | ||
3 stelle | ||
2 stelle | ||
1 stella |
Esempio di verifica 000201 | 1
Numero di nodi | 9 |
Numero di linee | 8 |
Numero di aste | 8 |
Numero di casi di carico | 1 |
Peso totale | 5,162 t |
Dimensioni (metriche) | 25.548 x 25.548 x 1.090 m |
Dimensioni (imperiali) | 83.82 x 83.82 x 3.58 feet |
Versione del programma | 5.16.00 |
