Eine symmetrische flache Struktur besteht aus acht gleichen Fachwerkstäben, die in den Gelenklagern eingebettet sind. Beim Auftreten eines Durchschlags wird die Struktur durch die Einzellast und alternativ durch die über den kritischen Grenzpunkt gehende Knoten-Zwangsverformung belastet. In RFEM 5 und RSTAB 8 wird die Knoten-Zwangsverformung verwendet, um den vollständigen Gleichgewichtspfad des Durchschlags zu bekommen. Das Eigengewicht wird in diesem Beispiel nicht berücksichtigt. Es soll ein Zusammenhang zwischen der tatsächlichen Belastungskraft und der Durchbiegung unter Berücksichtigung der Theorie III. Ordnung bestimmt werden. Bei den festgelegten Durchbiegungen ist der Lastfaktor zu berechnen.
5 Sterne | ||
4 Sterne | ||
3 Sterne | ||
2 Sterne | ||
1 Stern |

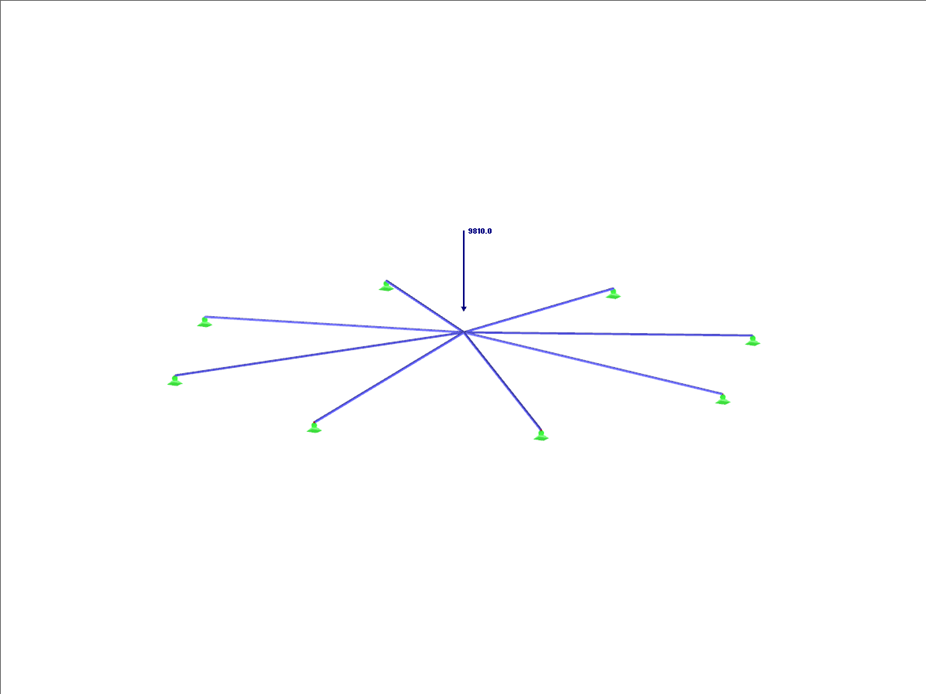

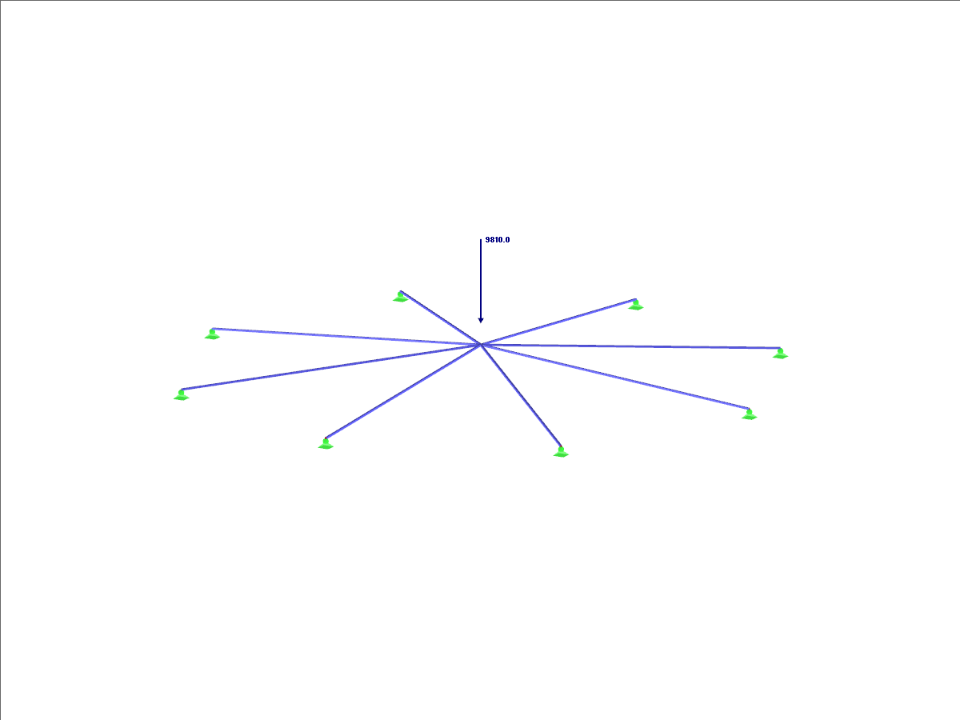

Verifikationsbeispiel 000201 | 1
Anzahl Knoten | 9 |
Anzahl Linien | 8 |
Anzahl Stäbe | 8 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 5,162 t |
Abmessungen (metrisch) | 25,548 x 25,548 x 1,090 m |
Abmessungen (imperial) | 83.82 x 83.82 x 3.58 feet |
Programmversion | 5.16.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
