Симметричная конструкция мелкого заложения состоит из восьми одинаковых ферм, встроенных в шарнирные опоры. Конструкция загружена сосредоточенной силой или, в качестве альтернативы, наложенной деформацией узла над критической предельной точкой, когда происходит фиксация. Вынужденная деформация узла используется в программе RFEM 5 и RSTAB 8 для получения полного равновесного состояния фиксации. В данном примере не учитывается собственный вес. Определите взаимосвязь между фактической силой нагрузки и прогибом с учетом больших деформаций. Оценить коэффициент нагрузки при заданных прогибах.
5 звёзд | ||
4 звезды | ||
3 звезды | ||
2 звезды | ||
1 звезда |

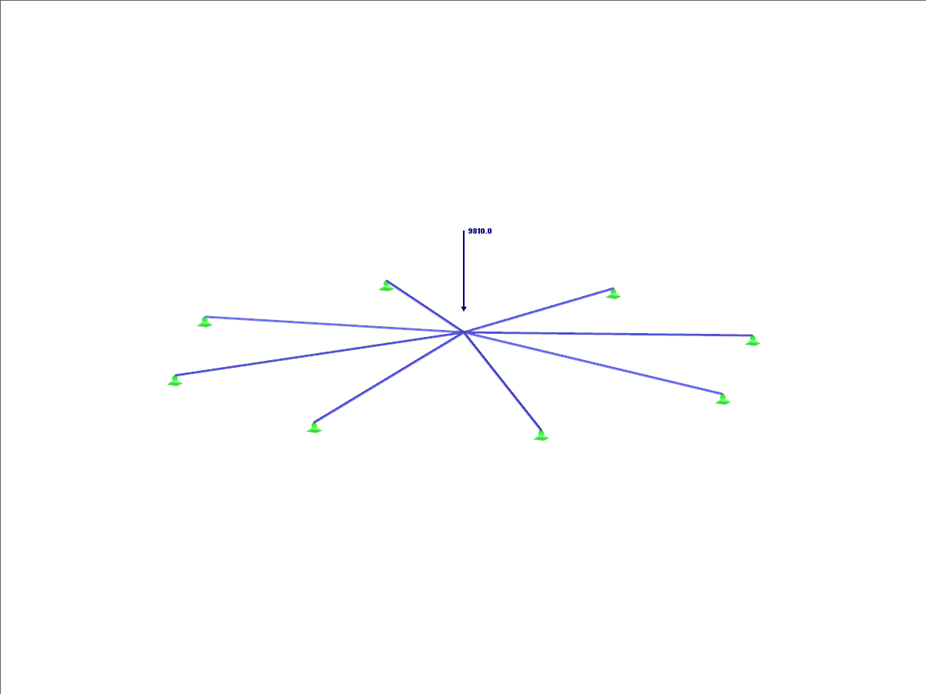

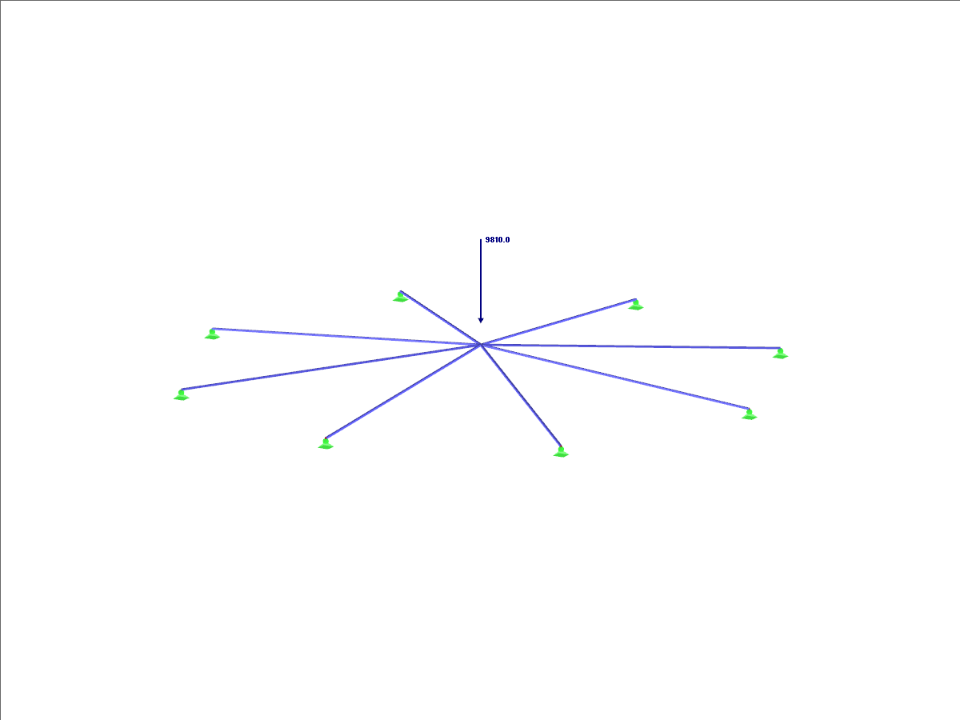

Контрольный пример 000201 | 1
Количество узлов | 9 |
Количество линий | 8 |
Количество стержней | 8 |
Количество загружений | 1 |
Общий вес | 5,162 t |
Размеры (метрические) | 25,548 x 25,548 x 1,090 m |
Размеры (имперские) | 83.82 x 83.82 x 3.58 feet |
Версия программы | 5.16.00 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
