Symetrická mělká konstrukce se skládá z osmi stejných příhradových prutů, které jsou uloženy v kloubových podporách. Konstrukce je zatížena osamělou silou nebo vynucenou deformací uzlu za kritickým mezním bodem, kdy dojde k porušení. Vynucená deformace uzlu se v programech RFEM 5 a RSTAB 8 používá k získání plné rovnovážné dráhy protažení. Vlastní tíha se v tomto příkladu nezohledňuje. Stanovíme závislost mezi skutečnou zatěžovací silou a průhybem s uvažováním analýzy velkých deformací. Stanovíme součinitel zatížení pro dané průhyby.
5 hvězdiček | ||
4 hvězdičky | ||
3 hvězdičky | ||
2 hvězdičky | ||
1 hvězdička |

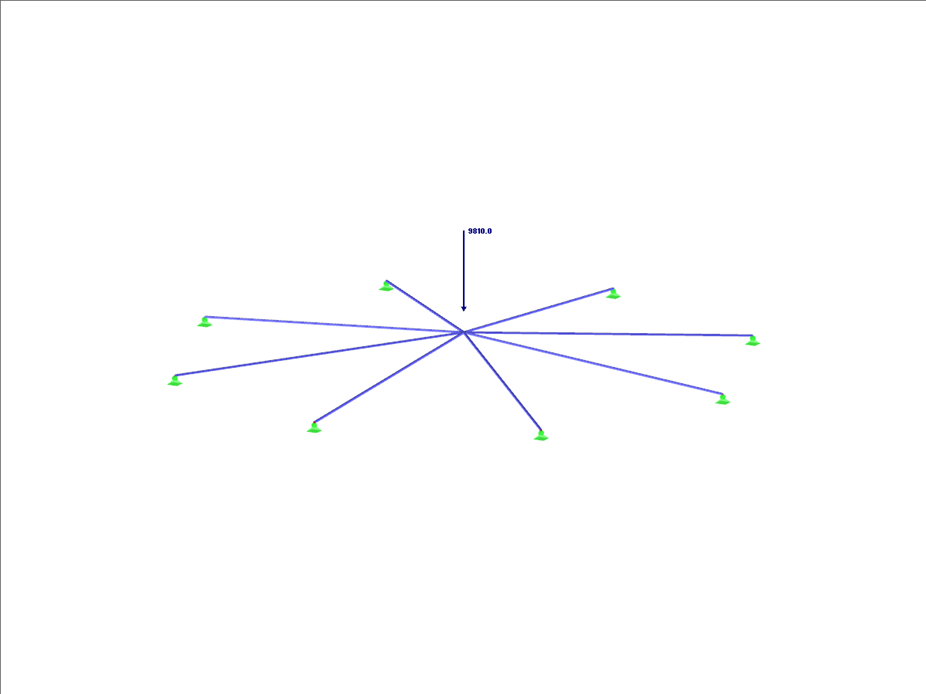

Verifikační příklad 000201 | 1
Počet uzlů | 9 |
Počet linií | 8 |
Počet prutů | 8 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 5,162 t |
Rozměry (metrické) | 25,548 x 25,548 x 1,090 m |
Rozměry (imperiální) | 83.82 x 83.82 x 3.58 feet |
Verze programu | 5.16.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
