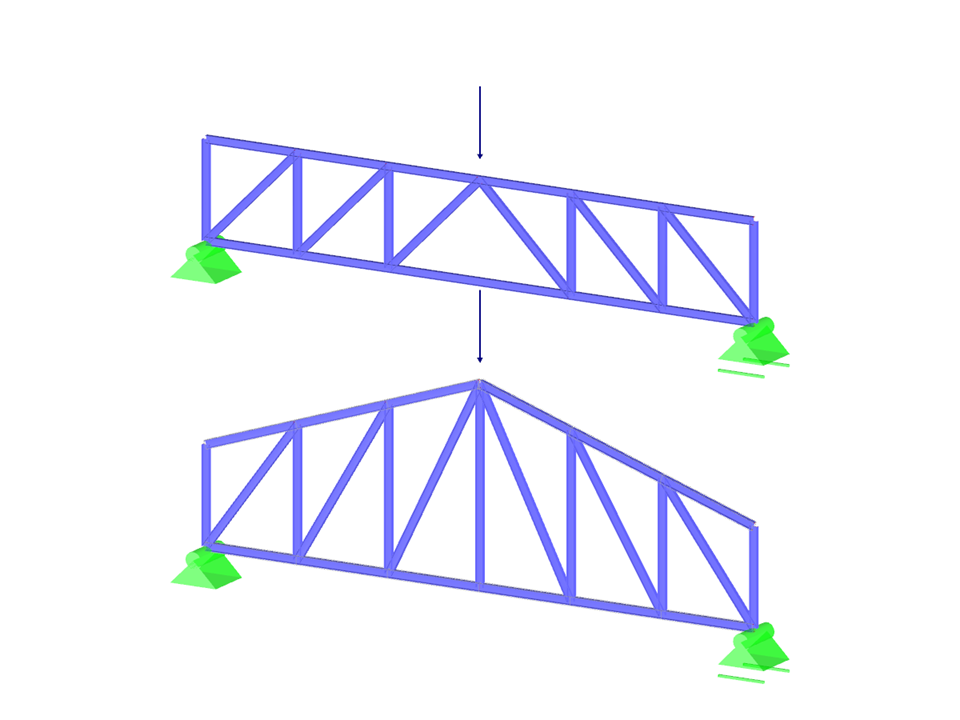

Scarica qui il modello di un truss gurder e aprilo con il software di analisi degli elementi finiti RFEM 5.
Questo modello è utilizzato nel video "Modellazione con RFEM 5 | 006 Trave reticolare".
Modello utilizzato in
Modellazione con RFEM 5 | 006 Trave reticolare
Numero di nodi | 27 |
Numero di linee | 48 |
Numero di aste | 48 |
Numero di casi di carico | 1 |
Peso totale | 0,363 t |
Dimensioni (metriche) | 6.288 x 0.288 x 4.144 m |
Dimensioni (imperiali) | 20.63 x 0.94 x 13.6 feet |
Versione del programma | 5.21.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
