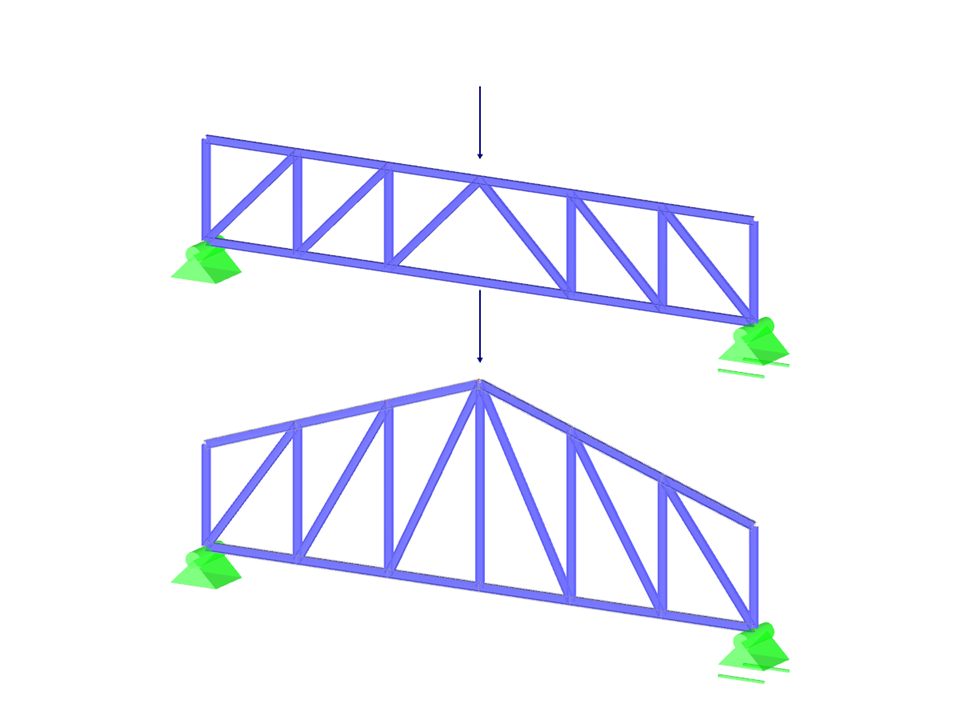

Tutaj można pobrać model pręta kratownicowego i otworzyć go w programie do analizy elementów skończonych RFEM 5.
Model ten został wykorzystany w wideo „Modelowanie w programie RFEM 5 | 006 Dźwigar kratowy. "
Model wykorzystany w
Modelowanie w RFEM 5 | 006 Dźwigar kratowy
Liczba węzłów | 27 |
Liczba linii | 48 |
Liczba prętów | 48 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 0,363 t |
Wymiary (metryczne) | 6,288 x 0,288 x 4,144 m |
Wymiary (imperialne) | 20.63 x 0.94 x 13.6 feet |
Wersja programu | 5.21.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
