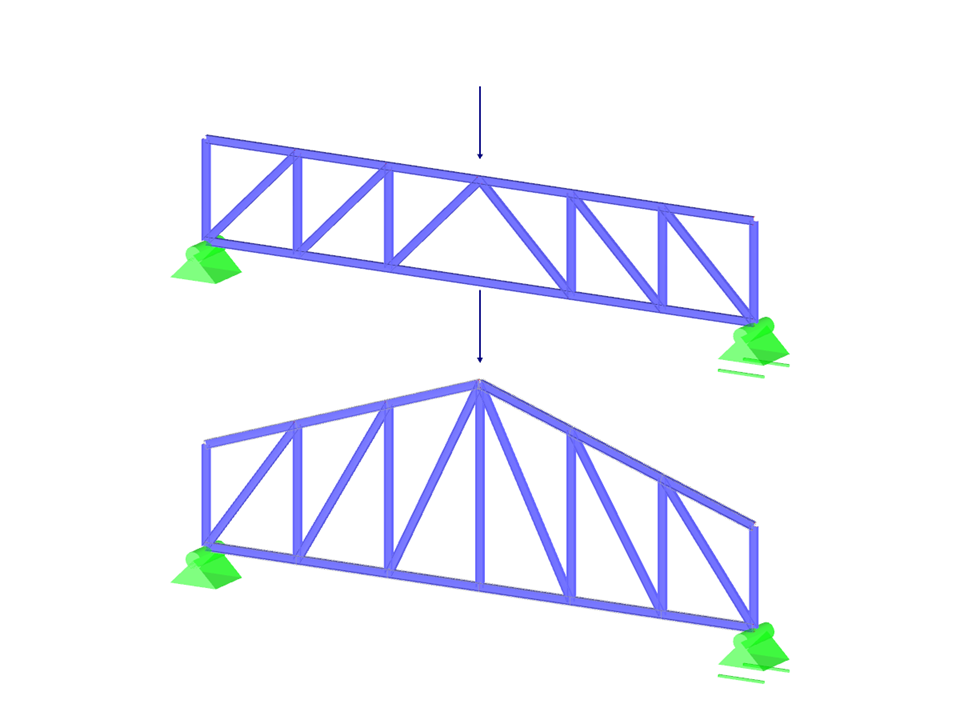

使用 RFEM 5 建模 | 006桁架梁
节点数目: | 27 |
线的数目 | 48 |
杆件数目: | 48 |
荷载工况数目 | 1 |
总重量 | 0,363 t |
翘曲区域尺寸 | 6.288 x 0.288 x 4.144 m |
软件版本 | 5.21.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
