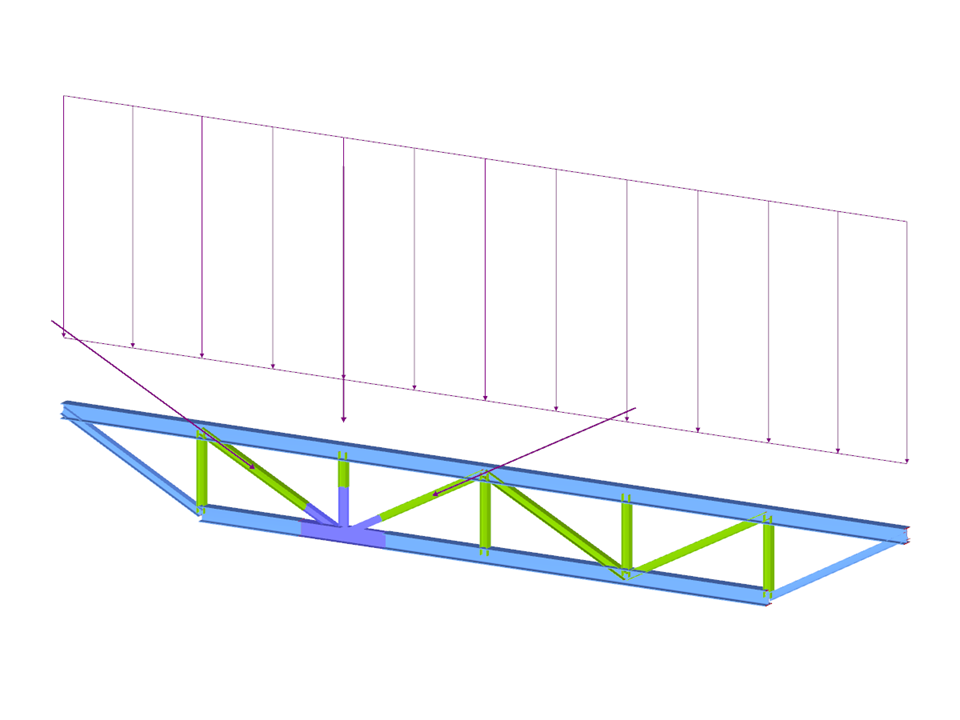

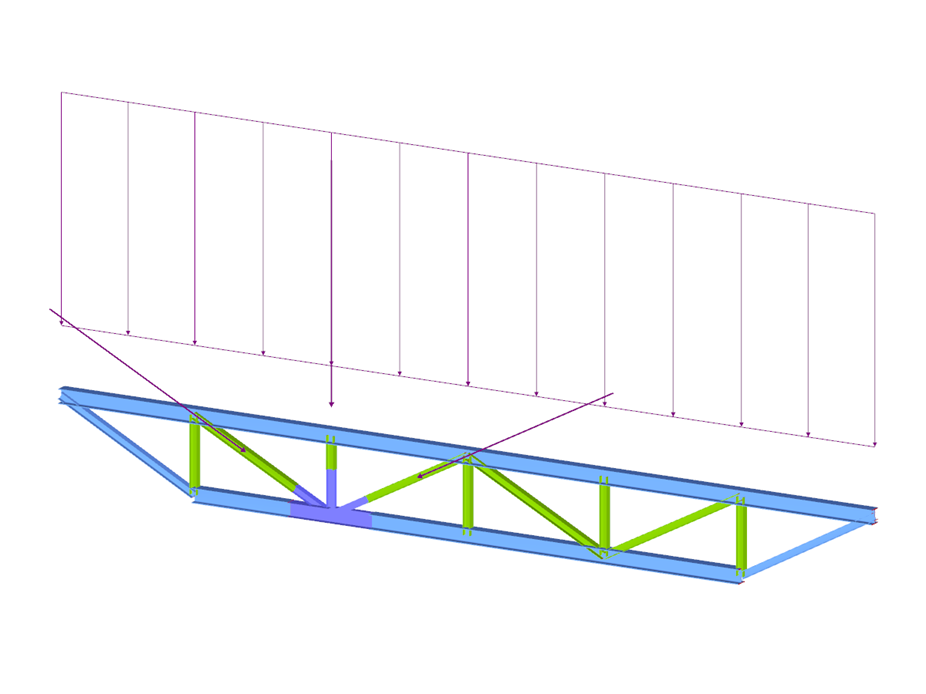

2D Belka kratownicowa z modelowaniem 3D połączeń stalowych
Liczba węzłów | 149 |
Liczba linii | 194 |
Liczba prętów | 68 |
Liczba powierzchni | 32 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 10 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 439,970 t |
Wymiary (metryczne) | 27,432 x 14,753 x 9,404 m |
Wymiary (imperialne) | 90 x 48.4 x 30.85 feet |
Wersja programu | 5.20.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
