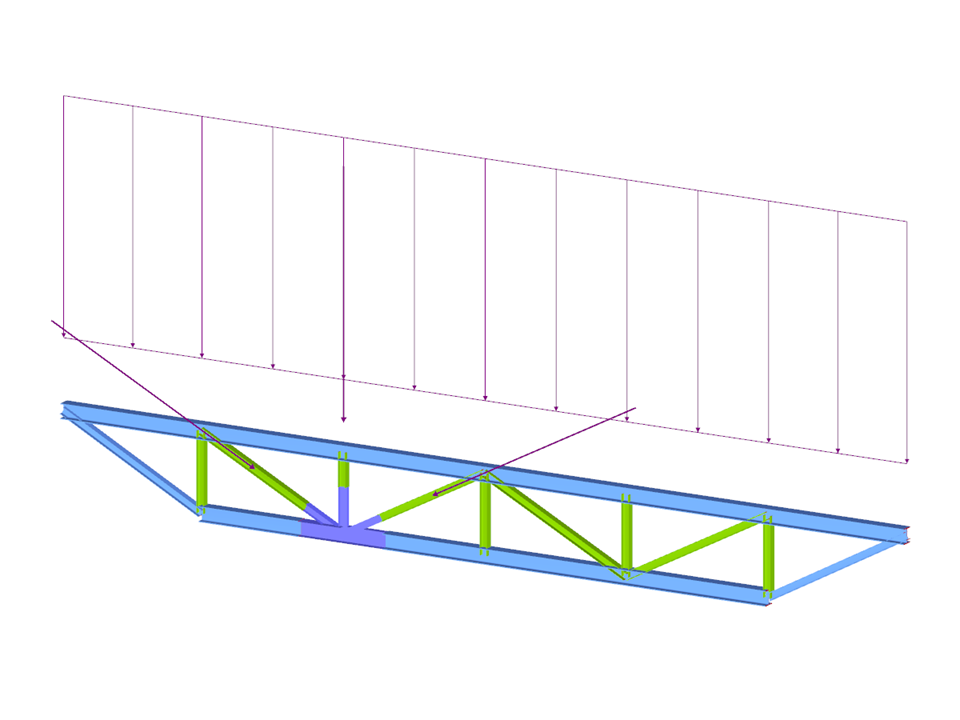

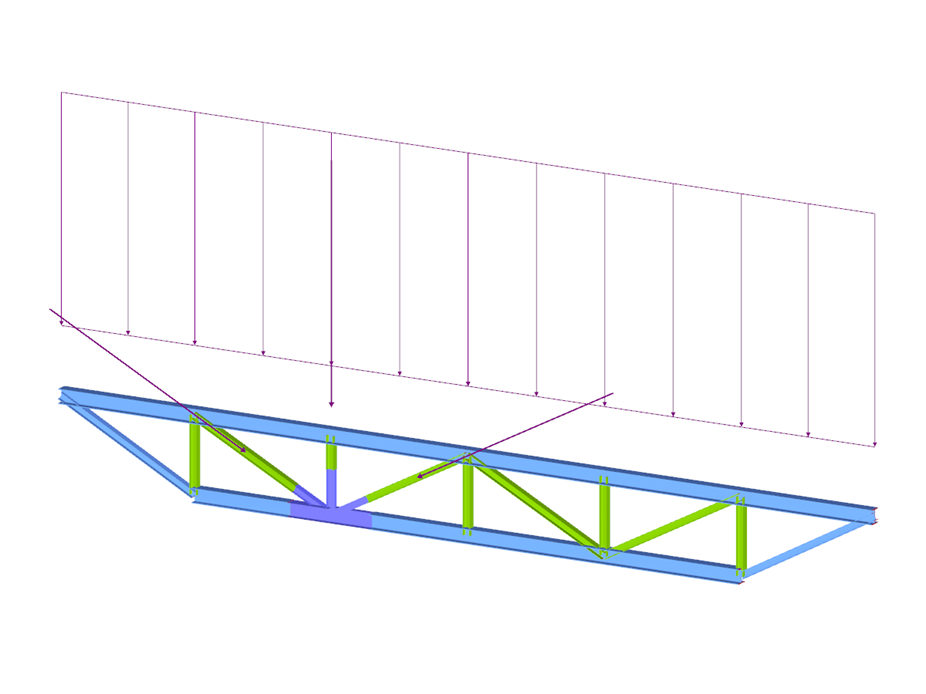

Viga treliça 2D com modelação 3D de ligações de aço
Número de nós | 149 |
Número de linhas | 194 |
Número de barras | 68 |
Número de superfícies | 32 |
Número de casos de carga | 3 |
Número de combinações de cargas | 10 |
Número de combinações de resultados | 2 |
Peso total | 439,970 t |
Dimensões (métricas) | 27,432 x 14,753 x 9,404 m |
Dimensões (imperial) | 90 x 48.4 x 30.85 feet |
Versão do programa | 5.20.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
