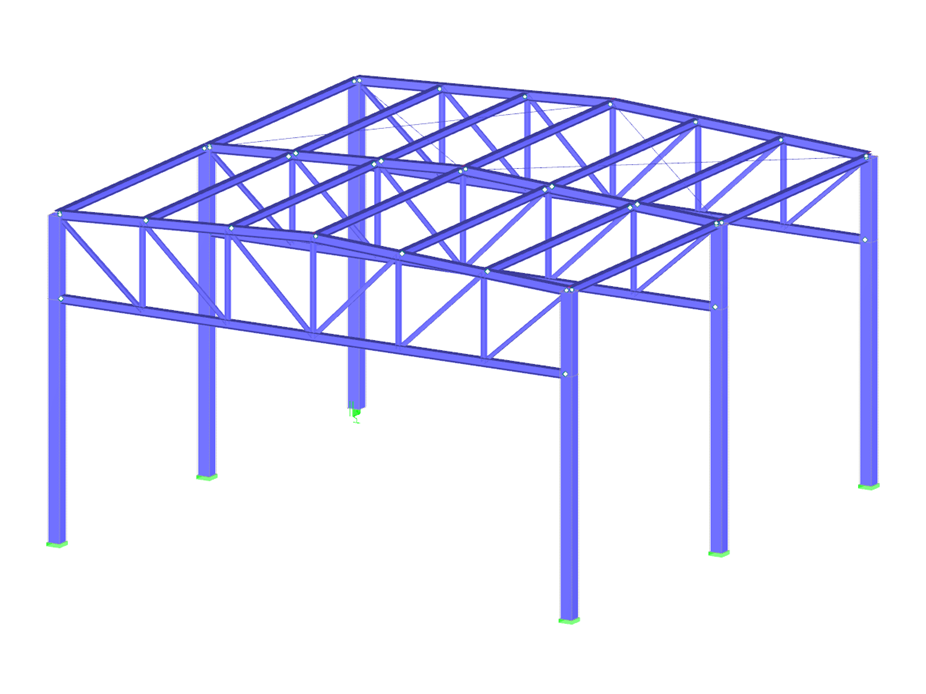

O modelo é constituído por três pórticos de nave com banzos superiores em treliça.
Modelo utilizado em
Pavilhão em aço com treliças
Número de nós | 48 |
Número de linhas | 99 |
Número de barras | 99 |
Número de casos de carga | 11 |
Número de combinações de cargas | 52 |
Número de combinações de resultados | 1 |
Peso total | 31,948 t |
Dimensões (métricas) | 19,125 x 19,375 x 11,437 m |
Dimensões (imperial) | 62.75 x 63.57 x 37.52 feet |
Versão do programa | 5.24.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
