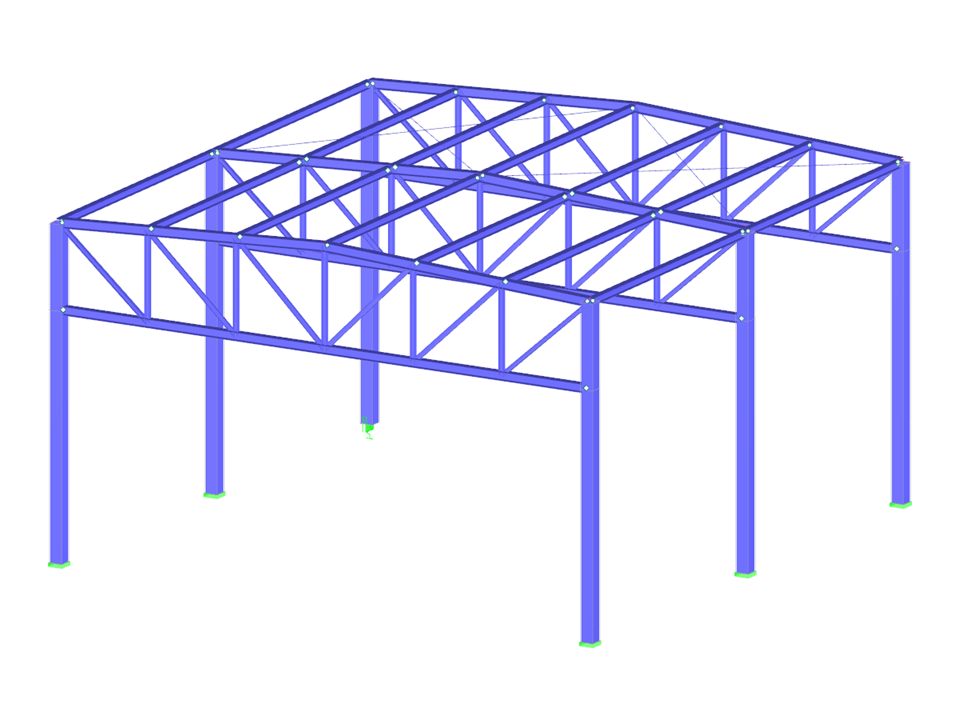

Model se skládá ze tří rámů haly s horními příhradovými vazníky.
Model použitý v
Ocelová hala s příhradovými vazníky
Počet uzlů | 48 |
Počet linií | 99 |
Počet prutů | 99 |
Počet zatěžovacích stavů | 11 |
Počet kombinací zatížení | 52 |
Počet kombinací výsledků | 1 |
Celková hmotnost | 31,948 t |
Rozměry (metrické) | 19,125 x 19,375 x 11,437 m |
Rozměry (imperiální) | 62.75 x 63.57 x 37.52 feet |
Verze programu | 5.24.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
