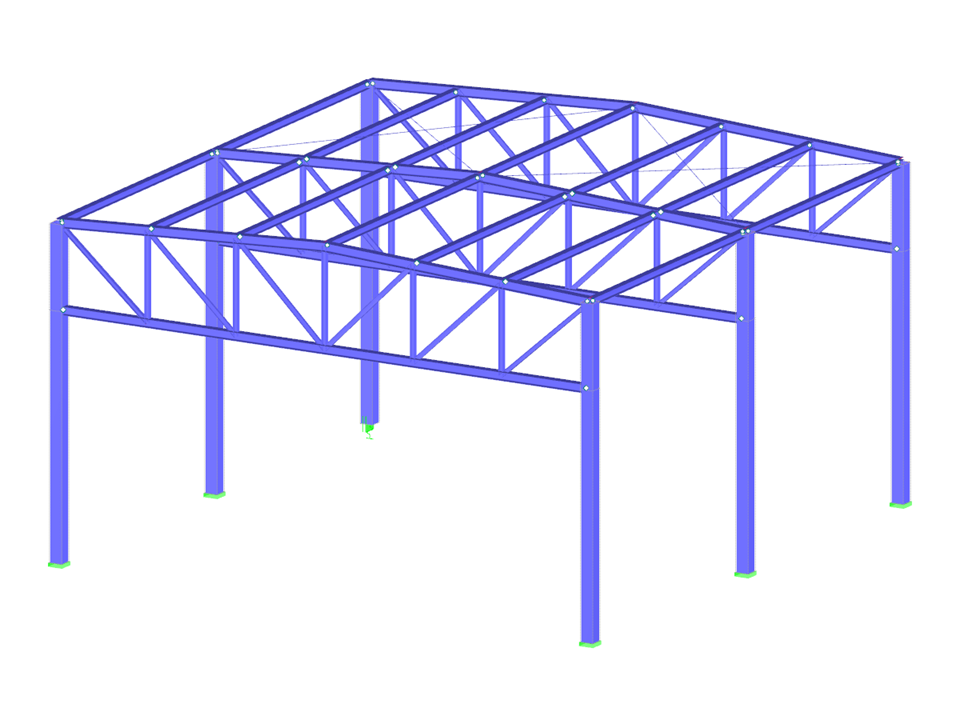

El modelo consta de tres marcos de pasillo con cuerdas superiores de celosía.
Modelo utilizado en
Pasillo de acero con cerchas
Número de nudos | 48 |
Número de líneas | 99 |
Número de barras | 99 |
Número de casos de carga | 11 |
Número de combinaciones de carga | 52 |
Número de combinaciones de resultados | 1 |
Peso completo | 31.948 t |
Dimensiones (métricas) | 19,125 x 19,375 x 11,437 m |
Dimensiones (imperiales) | 62.75 x 63.57 x 37.52 feet |
Versión del programa | 5.24.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
