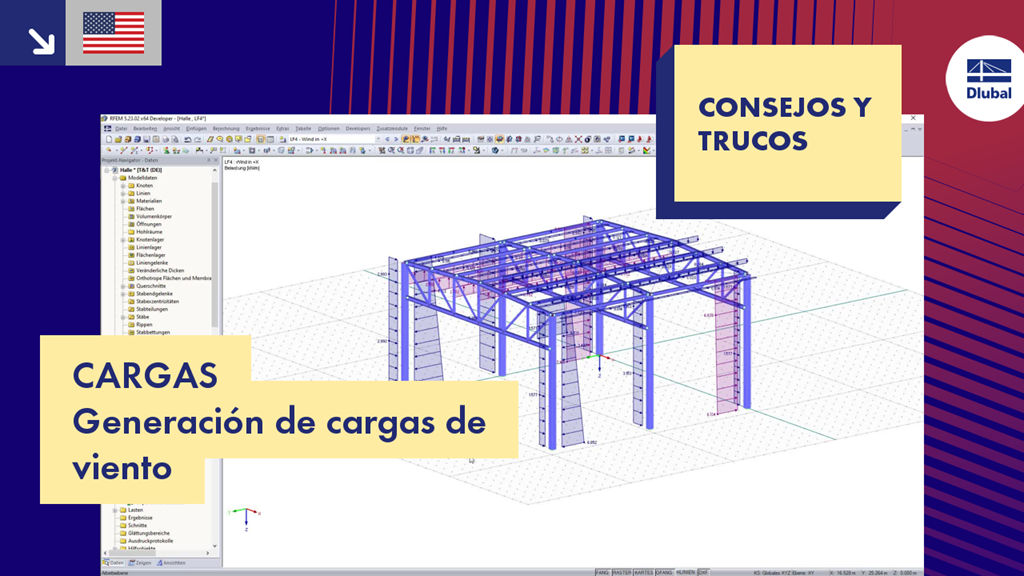

El vídeo muestra la generación automática de cargas de viento utilizando el generador de cargas en RFEM. Como ejemplo, se determina la carga de viento para una nave de acero tridimensional según el Eurocódigo.
T&T 006 | Cargas - Generación de cargas de viento
![Zonas de viento en Alemania](/es/webimage/009016/2416311/01-es-png.png?mw=512&hash=f24729b1db7332908555aed3d18861d563c9c6d5)
![Generar cargas en superficies](/es/webimage/009219/2417679/01-es_kb001517-jpg.jpg?mw=512&hash=7f4d10db1fb02cf4ecc44d22a2071050fe674cbb)
![Dialog 'Windlasten nach ASCE/SEI 7-16 generieren'](/es/webimage/009384/2418521/01-es-jpg.jpg?mw=512&hash=3af155c53381160ecbf87b479b57762a91c77e13)
![Base de datos de plantillas de cimentación](/es/webimage/010191/3063144/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Windlast auf vertikale Wände mit Dach](/es/webimage/006843/1585332/001386-es-png.png?mw=512&hash=627ae59749eaca09058cc81a5908b5ea504cd5cc)
Las cargas de viento se pueden generar automáticamente como cargas en barra en los siguientes componentes estructurales (opcional con presión interna para edificios abiertos):
- Muros verticales
- Cubiertas planas
- Cubiertas a un agua
- Cubiertas a dos aguas/a dos aguas
- Muros verticales con cubierta
Están disponibles las siguientes normas:
-
EN 1991-1-3 (incl. Anejos Nacionales)
-
DIN 1055-4
-
CTE DB-SE-AE
-
ASCE/SEI 7-16
![Schneelastgenerierung nach EN 1991-1-3](/es/webimage/007145/1592755/000022-es-png.png?mw=512&hash=260b05cfdc42f04816f1c9de601829d1d746cc2d)
Hay disponibles generadores de cargas para estructuras de barras que pueden crear automáticamente cargas de viento según EN 1991-1-4 y CTE DB-SE-AE, y cargas de nieve según EN 1991-1-3 y CTE DB-SE-AE. Los casos de carga se generan dependiendo de la forma de la cubierta. Otro generador es capaz de crear cargas de revestimiento (hielo). Las combinaciones de cargas repetitivas se pueden guardar como plantillas.
![Complemento "Uniones de acero para RFEM 6" | Biblioteca de componentes](/es/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Numerosos tipos de componentes, como placas base y extremas, angulares de alma, chapas de soporte, chapas de refuerzo, rigidizadores, cartelas o nervios para una entrada fácil de situaciones de conexión típicas
- Componentes básicos de aplicación universal (como placas, soldaduras, pernos, planos auxiliares) para modelar situaciones de conexión complejas
- Representación gráfica de la geometría de la conexión con actualización dinámica durante la entrada
- Amplia gama de formas de secciones: Secciones en I, secciones en U, angulares, secciones en T, secciones huecas, secciones armadas y secciones de paredes delgadas
- Biblioteca en el Centro de Dlubal con un gran número de conexiones de plantilla del lado del programa, incluyendo plantillas definidas por el usuario
- Adaptación automática de la geometría de la conexión basada en la disposición relativa de los componentes entre sí, incluso en el caso de una edición posterior de los componentes estructurales
![Característica 002820 | Deformación plástica límite para soldaduras](/es/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
En la configuración del estado límite último para el cálculo de uniones de acero, tiene la opción de modificar la deformación plástica última para las soldaduras.
