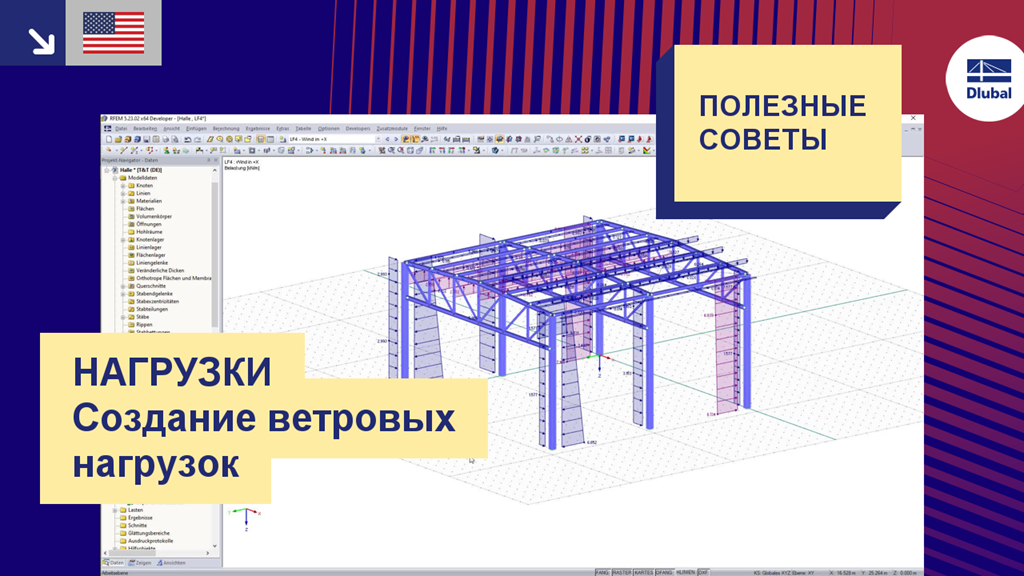

В данном видео будет показано, как с помощью генератора нагрузок автоматически создать в программе RFEM требуемые ветровые нагрузки. В качестве примера, затем будет определена ветровая нагрузка для трехмерного стального зала по норме Еврокод.
T&T 006 | Нагрузки - Создание ветровых нагрузок
Ссылки
У вас есть какие-нибудь вопросы?
![Зоны ветровой нагрузки в Германии](/ru/webimage/009016/527858/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
В Германии применение ветровых нагрузок регулируется нормой DIN EN 1991-1-4 и Национальным приложением DIN EN 1991-1-4/NA. Данная норма распространяется на высотные и инженерные сооружения высотой до 300 м.
![Создание нагрузок на стену](/ru/webimage/009219/475471/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Если ветровую нагрузку на здание или конструкцию нужно определить с одновременным допущением коэффициентов аэродинамического давления и тяги на наветренной и подветренной сторонах здания, можно принять во внимание корреляцию давления ветра в области D и E поверхностей стен.
![Dialog 'Windlasten nach ASCE/SEI 7-16 generieren'](/ru/webimage/009384/466740/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Программы RFEM и RSTAB позволяют с минимальными усилиями включить в расчет ветровые нагрузки на трехмерное здание по норме ASCE/SEI 7‑16 [1]. В нашей статье описывается сложная тематика ввода ветровых нагрузок в программе. Создать ветровую нагрузку можно в разделе «Инструменты» → «Генерировать нагружение» → «От ветровых нагрузок».
![База данных шаблонов фундаментов](/ru/webimage/010191/3063148/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.
![Windlast auf vertikale Wände mit Dach](/ru/webimage/006843/1585337/001386-en-jpg.jpg?mw=512&hash=4258e32772a1d91dec18d9f426c84515295de896)
Ветровые нагрузки могут создаваться автоматически как нагрузки на стержни для следующих конструктивных элементов (дополнительно, с внутренним давлением для открытых зданий):
- Вертикальные стены
- Плоские кровли
- Односкатные кровли
- Двухскатные/лотковые кровли
- Вертикальные стены с кровлей
Для расчётов доступны следующие нормы:
-
1991-1-3 (вкл. национальные приложения)
-
DIN 1055-4
-
CTE DB-SE-AE
-
ASCE/SEI 7-16
![Schneelastgenerierung nach EN 1991-1-3](/ru/webimage/007145/1592760/000022-en-png.png?mw=512&hash=9a91515a36059541b8b8c2643a81ef9564f27f3c)
Для стержневых конструкций предлагаются генераторы нагрузок, создающие ветровые нагрузки в соответствии с EN 1991-1-4 и снеговые нагрузки в соответствии с EN 1991-1-3. Загружения создаются всегда в зависимости от формы кровли. Еще один генератор создает покрывающую нагрузку (обледенение). Вы можете сохранить повторяющиеся комбинации нагрузок в качестве шаблонов.
![Аддон «Стальные соединения для RFEM 6» | База данных компонентов](/ru/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Многочисленные типы компонентов, такие как фундаментные и торцевые пластины, уголки стенок, ребристые плиты, косынки, элементы жесткости, вуты или ребра, для простого ввода типовых соединений
- Универсальность применения основных компонентов (например, пластин, сварных швов, болтов, вспомогательных плоскостей) для моделирования сложных соединений
- Графическое отображение геометрии соединения с динамическим обновлением во время ввода
- Широкий выбор форм сечений: Двутавры, швеллеры, уголки, тавры, пустотелые профили, составные профили и тонкостенные профили
- База данных в Центре Dlubal с большим количеством подключений к шаблонам на стороне программы, включая пользовательские шаблоны
- Автоматическая коррекция геометрии соединения на основе относительного расположения компонентов друг к другу – даже в случае последующего изменения конструктивных элементов
![Характерная для 002820 | Предельная пластическая деформация для швов](/ru/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В предельной конфигурации для расчёта стальных соединений у вас есть возможность изменить предельную пластическую деформацию для швов.
