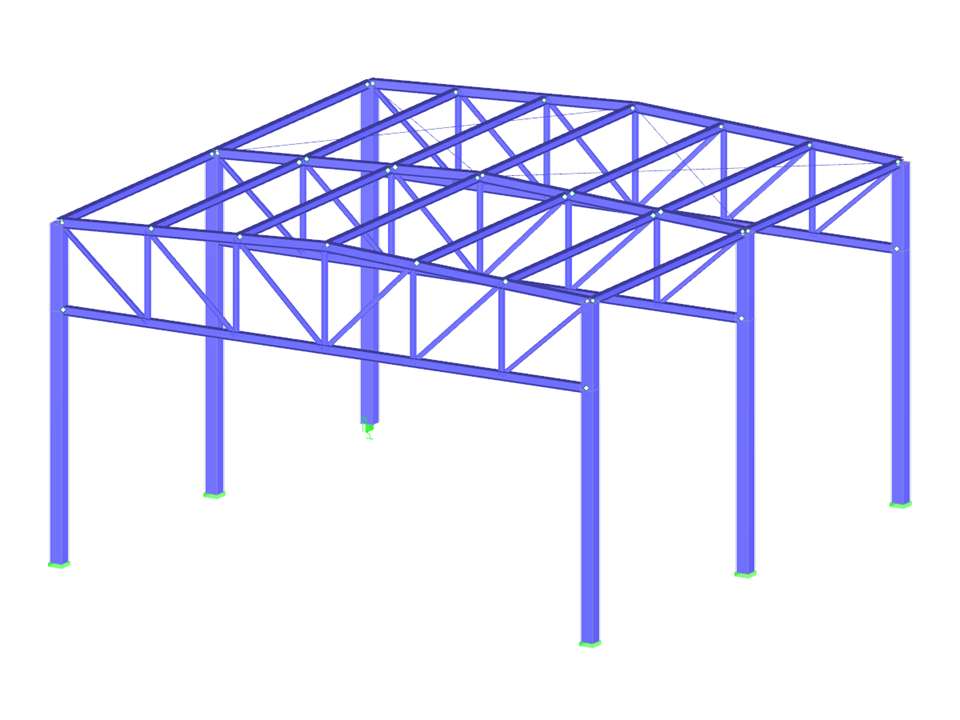

Стальной зал с ферм
Количество узлов | 48 |
Количество линий | 99 |
Количество стержней | 99 |
Количество загружений | 11 |
Количество сочетаний нагрузок | 52 |
Количество расчетных сочетаний | 1 |
Общий вес | 31,948 t |
Размеры (метрические) | 19,125 x 19,375 x 11,437 m |
Размеры (имперские) | 62.75 x 63.57 x 37.52 feet |
Версия программы | 5.24.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
