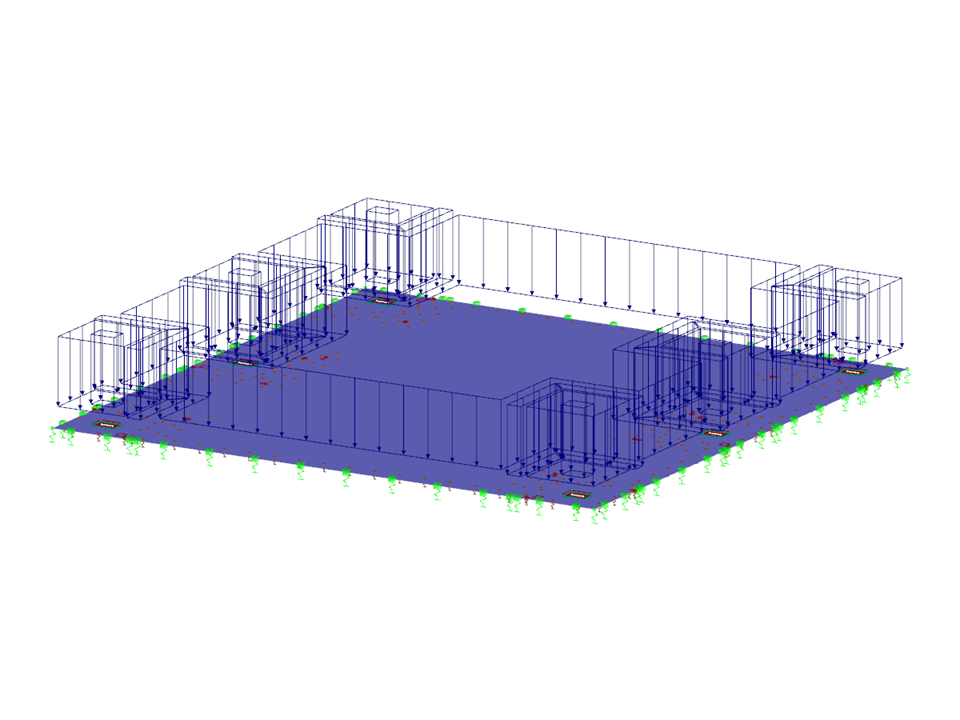

Laje de piso em betão armado
Número de nós | 74 |
Número de linhas | 88 |
Número de superfícies | 27 |
Número de casos de carga | 7 |
Número de combinações de resultados | 21 |
Dimensões (métricas) | 21,975 x 21,975 x 0,375 m |
Dimensões (imperial) | 72.1 x 72.1 x 1.23 feet |
Versão do programa | 5.24.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![Edição subsequente da proposta de armadura](/pt/webimage/010438/2983540/01-EN.png?mw=512&hash=17127434c06258f349409b3e8f047f6d0e8c4ea7)
![Dimensionamento de fundações](/pt/webimage/010496/2426176/01-pt-png-png.png?mw=512&hash=ba56558698be3b668d1e51b783fc98cf993ce97f)
![Carregar área de aplicação | Viga de teto](/pt/webimage/013671/2882296/13671.png?mw=512&hash=0705ac060154facc583c0e08e1bcb1c9d4b4e9d1)
![Distribuição da força de corte Vz, vermelha e da armadura de corte necessária a partir do RF-CONCRETE Members](/pt/webimage/013600/2751011/Verlauf_Vz-red_uns_Asw,erf_EN.png?mw=512&hash=c649aa980732dd3169e1d1644766043594c375dc)
![Função 002443 | Controlo do estado da fenda para a verificação da deformação e largura da fenda](/pt/webimage/032308/3372879/01-pt_PF2443.png?mw=512&hash=f03a7f1d5e73c3738b99081f9b793e57be33173d)
A configuração de estado limite de utilização permite ajustar vários parâmetros de dimensionamento das secções. A condição da secção aplicada para a verificação da deformação e largura da fenda pode ser controlada aqui.
As seguintes configurações podem ser ativadas:
- Estado fendilhado calculado a partir da carga associada
- Estado fendilhado determinado como envolvente de todas as situações de cálculo SLS
- Estado de fendilhação independente da carga
![Função 002415 | Segmentação melhorada para as verificações de deformação](/pt/webimage/032122/3372140/Durchbiegung_EN.jpg?mw=512&hash=fb47e7913917db6b85f0c6246366c502cd9f8ba5)
No separador "Apoios de cálculo e flecha" em "Editar a barra", as barras podem ser segmentadas claramente utilizando janelas de entrada otimizadas. Dependendo dos apoios, aqui os limites de deformação para vigas em consola e vigas de vão único são utilizados automaticamente.
Ao definir o apoio de cálculo na direção correspondente no início e final da barra e nos nós intermédios, o programa reconhece automaticamente os segmentos e os comprimentos de segmentos com os quais a deformação permitida está relacionada. Também reconhece automaticamente se é uma viga ou uma consola utilizando os apoios de cálculo definidos. A atribuição manual, como nas versões anteriores (RFEM 5), já não é necessária.
Os comprimentos de referência na tabela podem ser alterados com a opção "Comprimentos definidos pelo utilizador". O comprimento de segmento correspondente é sempre utilizado por defeito. O comprimento de referência pode ser ajustado se divergir do comprimento de segmento (por exemplo, no caso de barras curvas).
![Função 002416 | Visualização de resultados através do plano de recorte](/pt/webimage/032133/3372741/ClippingEbene_EN.jpg?mw=512&hash=d3971d5a6846c92d3334b593636f1de8c4d2f199)
Esta função também contribui para uma apresentação clara dos seus resultados. Os planos de recorte são planos de corte que pode colocar livremente no modelo. A área à frente ou por trás do respetivo plano será ocultada na visualização. Assim pode, por exemplo, apresentar os resultados numa intersecção ou num sólido de forma clara e organizada.
![Função 002423 | Representação dos resultados em sólidos](/pt/webimage/031923/3325382/FE_Solid_EN.jpg?mw=512&hash=d2950a5e2123942fab13aad296e814c67695c955)
Os resultados das tensões de sólido podem ser representados como pontos 3D coloridos nos elementos finitos.
