该模型由一个由钢筋混凝土制成的弹性基础板和柱子区域的凹陷组成。
模型用于

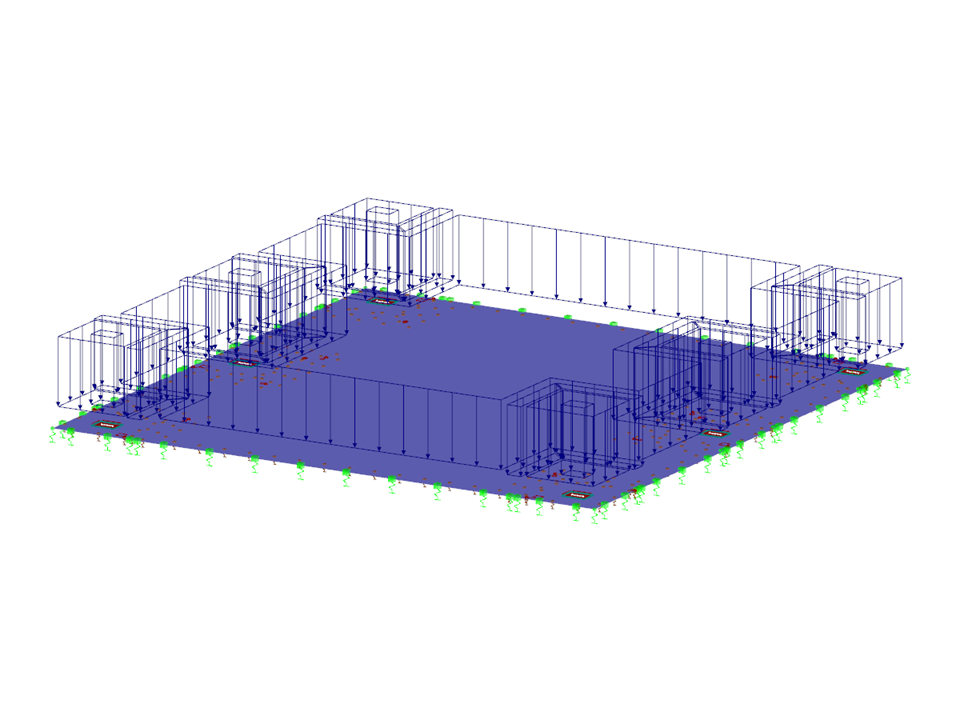

钢筋混凝土基础板
节点数目: | 74 |
线的数目 | 88 |
面的数目: | 27 |
荷载工况数目 | 7 |
结果组合数目 | 21 |
翘曲区域尺寸 | 21.975 x 21.975 x 0.375 m |
软件版本 | 5.24.02 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
