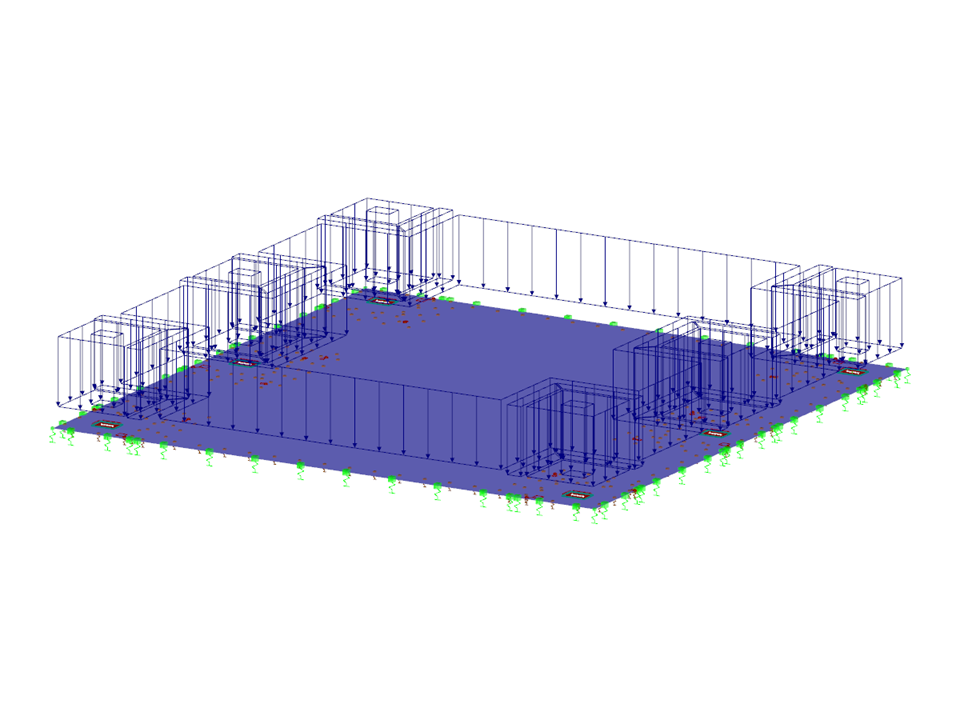

Płyta fundamentowa z betonu zbrojonego
Liczba węzłów | 74 |
Liczba linii | 88 |
Liczba powierzchni | 27 |
Ilość przypadków obciążenia | 7 |
Liczba kombinacji wyników | 21 |
Wymiary (metryczne) | 21,975 x 21,975 x 0,375 m |
Wymiary (imperialne) | 72.1 x 72.1 x 1.23 feet |
Wersja programu | 5.24.02 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
