Imposta le deformazioni su 0

Come posso impostare le deformazioni da un LC/CO o da una fase di costruzione su 0?

Risposta:

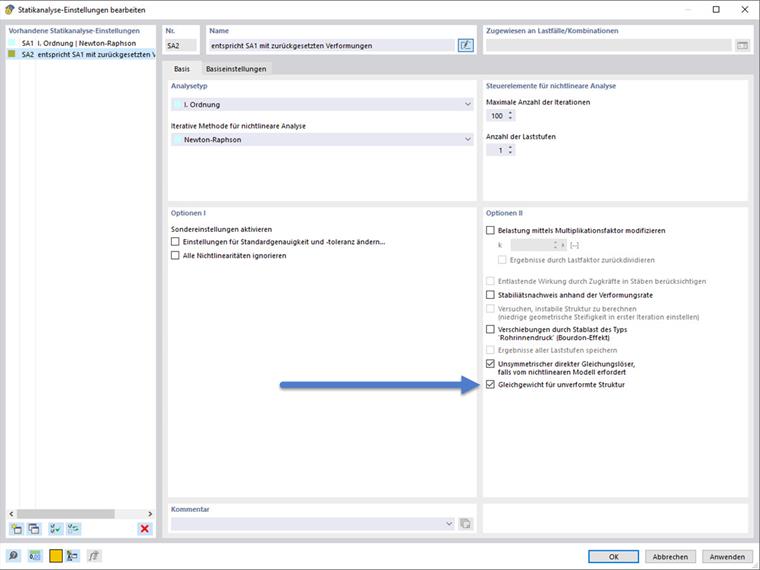

Nella finestra di dialogo delle impostazioni dell'analisi strutturale, è possibile trovare la casella di controllo "Equilibrio per struttura indeformata" in Opzioni II (Figura 01). Ist diese aktiv, so erfolgt die Analyse der Struktur, wobei die Verformung auf 0 zurückgesetzt wird.

FAQ 005389 | Come posso impostare le deformazioni da un LC/CO o da una fase di costruzione su 0?
1 Opzione di analisi statica II - Equilibrio per struttura non deformata

Nachfolgend sehen Sie beispielhaft das Ergebnis der Ermittlung des Primärspannungszustandes, also der Analyse eines Bodenmassivs unter Eigengewicht. Im Bauzustand 2 ist in den Statikanalyse-Einstellungen die Option "Gleichgewicht für unverformte Struktur" aktiviert, gegenüber dem Bauzustand 1 mit nicht aktivierter Option.

Die Ergebnisse sind in Bild 2 gegenübergestellt.

FAQ 005389 | Come posso impostare le deformazioni da un LC/CO o da una fase di costruzione su 0?

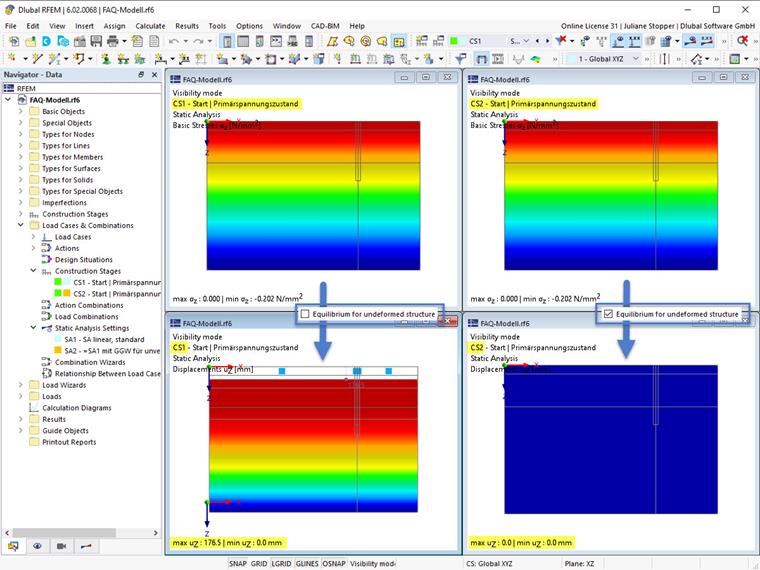

2 Confronto dei risultati dell'analisi esemplare con e senza l'opzione "Equilibrio per struttura indeformata".

Es wird deutlich, dass der Spannungszustand in den Strukturen übereinstimmt, bei aktivierter Option jedoch die Verformungen auf 0 zurückgesetzt sind.

Autore

La signora Stopper fornisce supporto tecnico ai nostri clienti ed è responsabile dello sviluppo di prodotti per l'ingegneria geotecnica.
