Apenas defini um elemento. Se trocar o lado comprido e o lado curto (isto é, a espessura torna-se o comprimento), a constante de torção de Saint-Venant é, na minha opinião, calculada incorretamente.

Q: Apenas defini um elemento. Se trocar o lado comprido e o lado curto (isto é, a espessura torna-se o comprimento), a constante de torção de Saint-Venant é, na minha opinião, calculada incorretamente.

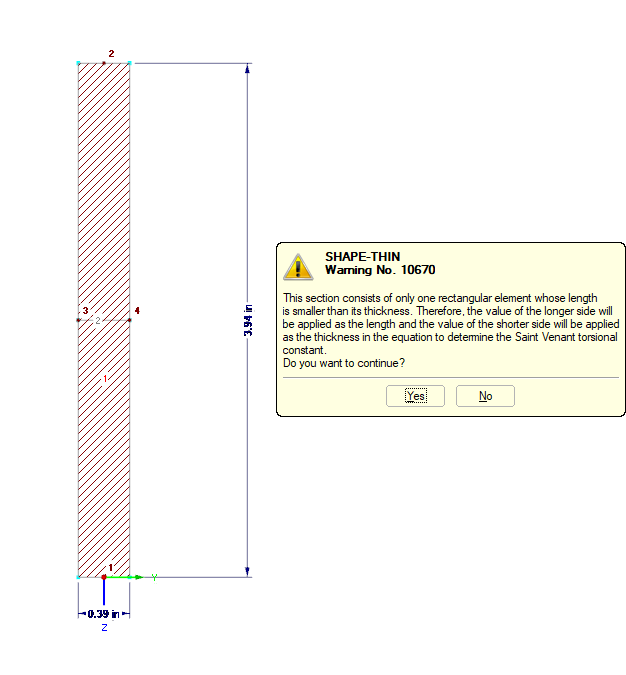

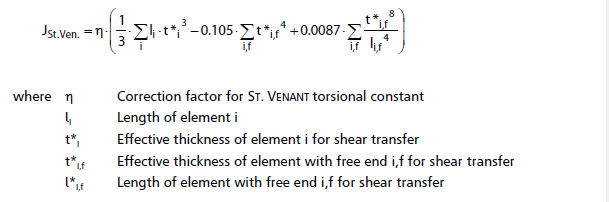

O SHAPE-THIN é (conforme o nome sugere) um programa para o dimensionamento de secções de parede fina. As propriedades da secção são determinadas de acordo com a teoria das secções de parede fina. Em rigor, esta teoria só se aplica se a relação largura-comprimento for inferior a aproximadamente 1/10.O SHAPE‑THIN determina a constante de torção de acordo com a equação apresentada na Figura 01. A espessura de elemento t* fornece valores de potências, explicando as diferenças para as espessuras trocadas.Os resultados It,St.Ven. obtidos com uma espessura de elemento muito elevada são, portanto, inúteis e devem ser avaliados em conformidade após a transferência para o RFEM/RSTAB.Assim sendo, deve confirmar a pergunta que o SHAPE‑THIN apresenta antes de iniciar o cálculo de um elemento modelado incorretamente (ver Figura 02).

Question

Apenas defini um elemento. Se trocar o lado comprido e o lado curto (isto &#233;, a espessura torna-se o comprimento), a constante de tor&#231;&#227;o de Saint-Venant &#233;, na minha opini&#227;o, calculada incorretamente.

Accepted Answer

O SHAPE-THIN &#233; (conforme o nome sugere) um programa para o dimensionamento de sec&#231;&#245;es de parede fina. As propriedades da sec&#231;&#227;o s&#227;o determinadas de acordo com a teoria das sec&#231;&#245;es de parede fina. Em rigor, esta teoria s&#243; se aplica se a rela&#231;&#227;o largura-comprimento for inferior a aproximadamente 1/10.O SHAPE‑THIN determina a constante de tor&#231;&#227;o de acordo com a equa&#231;&#227;o apresentada na Figura 01. A espessura de elemento t* fornece valores de pot&#234;ncias, explicando as diferen&#231;as para as espessuras trocadas.Os resultados It,St.Ven. obtidos com uma espessura de elemento muito elevada s&#227;o, portanto, in&#250;teis e devem ser avaliados em conformidade ap&#243;s a transfer&#234;ncia para o RFEM/RSTAB.Assim sendo, deve confirmar a pergunta que o SHAPE‑THIN apresenta antes de iniciar o c&#225;lculo de um elemento modelado incorretamente (ver Figura 02).

Cálculo de torção incorreto no caso de espessura do elemento invertida

Apenas defini um elemento. Se trocar o lado comprido e o lado curto (isto é, a espessura torna-se o comprimento), a constante de torção de Saint-Venant é, na minha opinião, calculada incorretamente.
