Pregunta

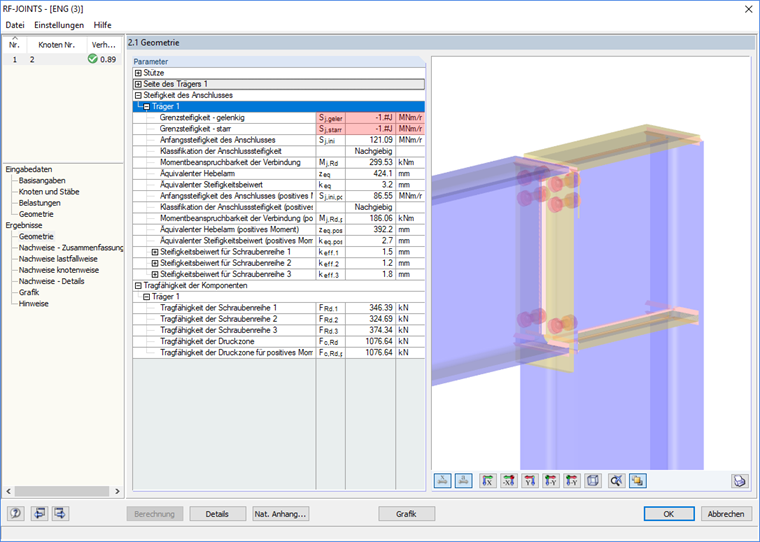

Obtengo la expresión "-1. # J" para la rigidez límite rígida y articulada. Si es así, ¿cómo debo continuar?
Respuesta:

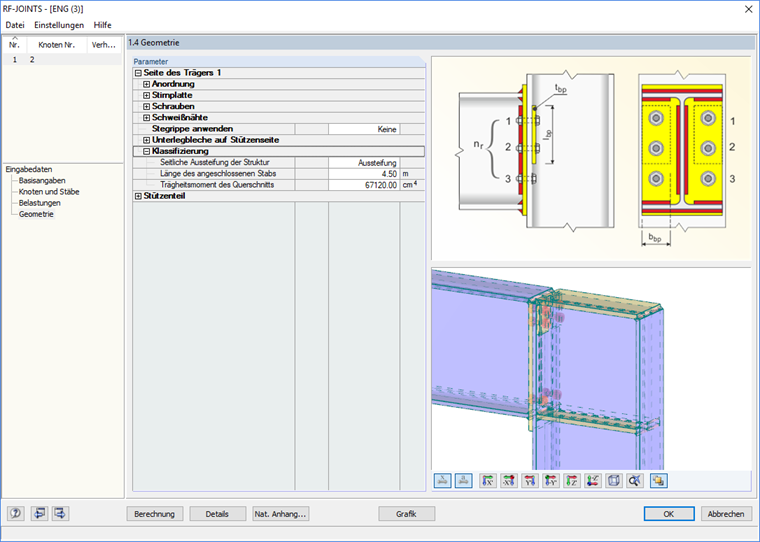

Las rigideces límite para uniones rígidas o articuladas se pueden determinar según EN 1993-1-8 5.2.2.5 (1). El cálculo incluye el segundo momento de área de una viga, el vano, el módulo de elasticidad y la rigidez del pórtico. A partir de la versión 5.19.01, esta información se puede definir en detalle en la Tabla 1.4 en "Clasificación". Dado que esta información no estaba disponible en las versiones anteriores, pero ahora es consultada por el núcleo de cálculo, obtiene la expresión "-1. # J".Abra la ventana 1.4 para solucionar este problema. El módulo de elasticidad, la longitud y el momento de inercia de la viga se introducen automáticamente. Si hay divisiones de barra disponibles en la viga, es posible que se deba ajustar la longitud. También es necesario especificar el tipo de rigidización. De forma predeterminada, se asume un sistema rigidizado (Kb = 8). Después del nuevo cálculo en el módulo adicional, se obtienen las rigideces límite correctas.
