Pytanie

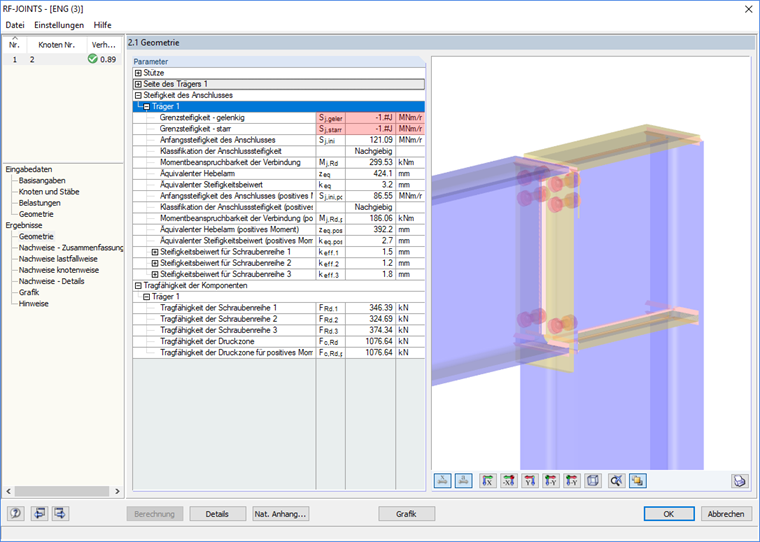

Otrzymuję wyrażenie "-1.#J" dla sztywności granicznej sztywnej i przegubowej. Co mam zrobić?
Odpowiedź:

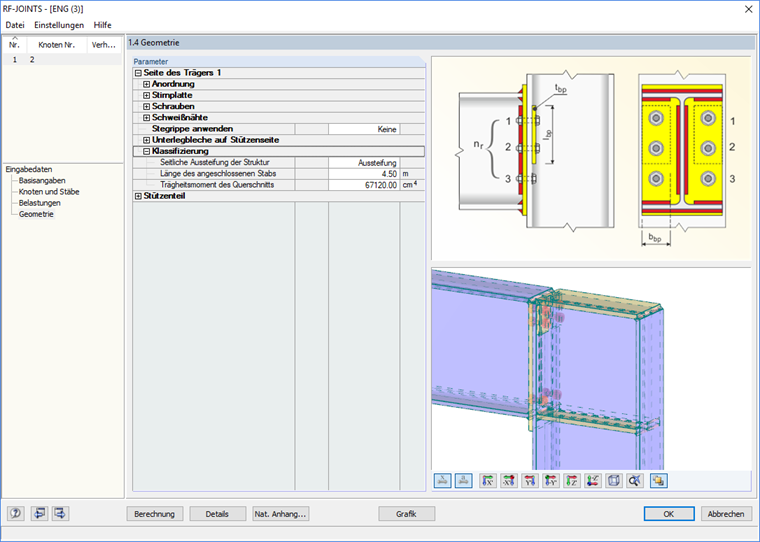

Sztywności graniczne dla połączeń sztywnych lub przegubowych można określać zgodnie z EN 1993-1-8 5.2.2.5 (1). Obliczenia uwzględniają moment bezwładności belki, rozpiętość, moduł sprężystości oraz sztywność ramy. Od wersji 5.19.01 informacje te można szczegółowo zdefiniować w tabeli 1.4 w sekcji „Klasyfikacja”. Ponieważ informacje te nie były dostępne w poprzednich wersjach, ale teraz są wykorzystywane przez jądro obliczeniowe, otrzymujesz wyrażenie „-1.#J”.Otwórz okno 1.4, aby to naprawić. Moduł sprężystości, długość i moment bezwładności belki są wprowadzane automatycznie. Jeżeli w belce dostępne są podziały pręta, może wystąpić konieczność dostosowania długości. Należy również określić typ usztywnienia. Domyślnie przyjmuje się układ usztywniony (Kb = 8). Po ponownym obliczeniu w module dodatkowym uzyskiwane są prawidłowe sztywności graniczne.
Czy mają Państwo jakieś pytania?
