Domanda

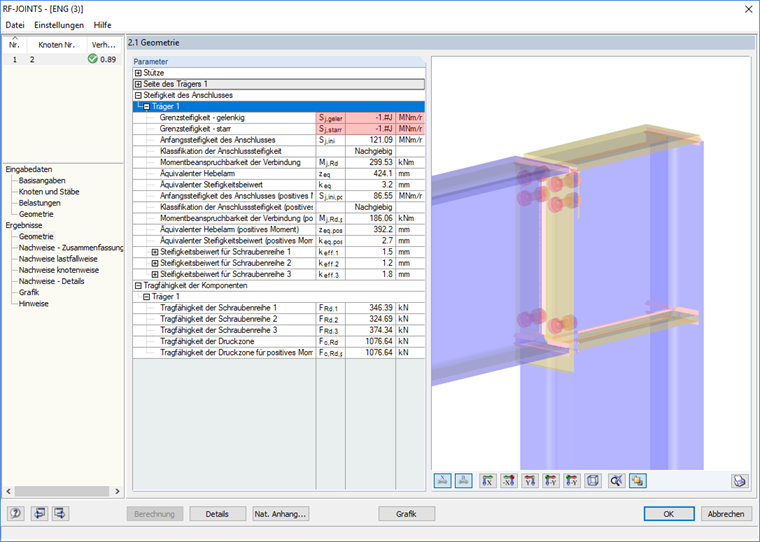

Ottengo l'espressione "-1.#J" per la rigidezza limite e incernierata. Cosa dovrei fare?
Risposta:

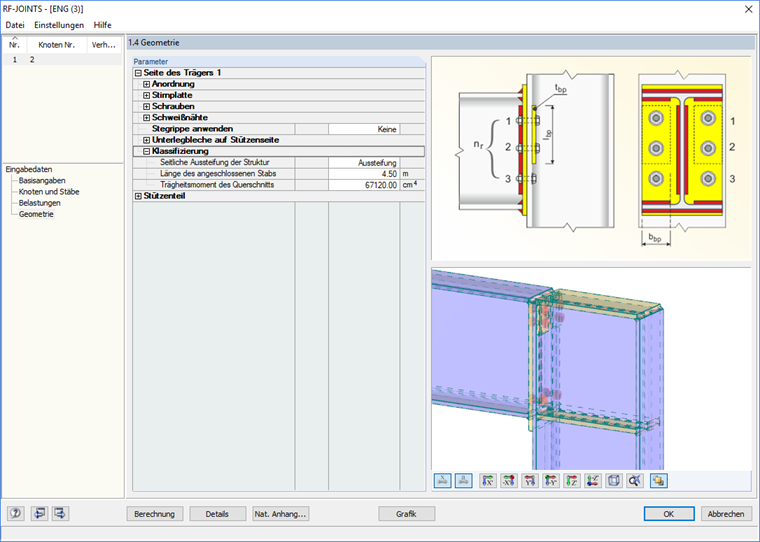

Le rigidezze limite per collegamenti rigidi o incernierati possono essere determinate secondo EN 1993‑1‑8 5.2.2.5 (1). Il calcolo include il momento d'area secondo di una trave, la campata, il modulo di elasticità e l'irrigidimento del telaio. A partire dalla versione 5.19.01, queste informazioni possono essere definite in dettaglio nella tabella 1.4 in "Classificazione". Poiché questa informazione non era disponibile nelle versioni precedenti, ma ora viene richiesta dal kernel di calcolo, si ottiene l'espressione "-1.#J".Apri la finestra 1.4 per risolvere il problema. Il modulo di elasticità, la lunghezza e il momento d'inerzia della trave vengono inseriti automaticamente. Se ci sono divisioni dell'asta disponibili nella trave, potrebbe essere necessario regolare la lunghezza. È inoltre necessario specificare il tipo di irrigidimento. Per impostazione predefinita, si presume un sistema irrigidito (Kb = 8). Dopo il ricalcolo nel modulo aggiuntivo, si ottengono le rigidezze limite corrette.
