Question

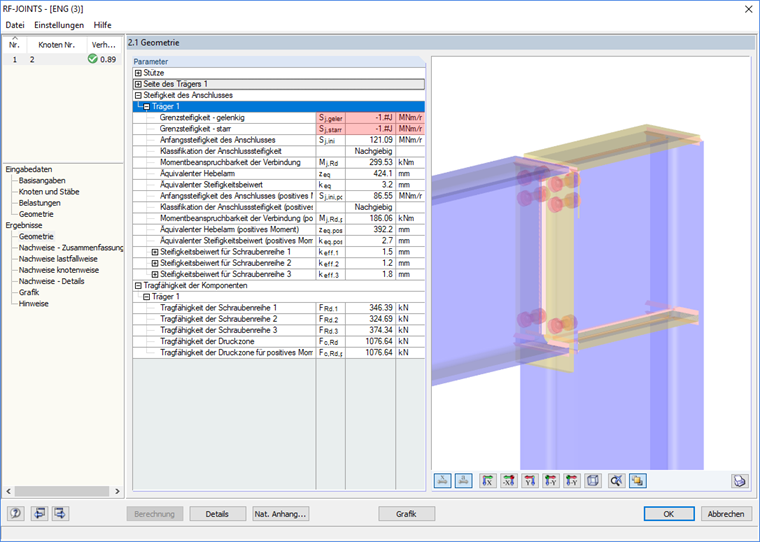

J'obtiens l'expression « -1.#J » pour la rigidité limite rigide et articulée. Que faire dans ce cas précis ?
Réponse:

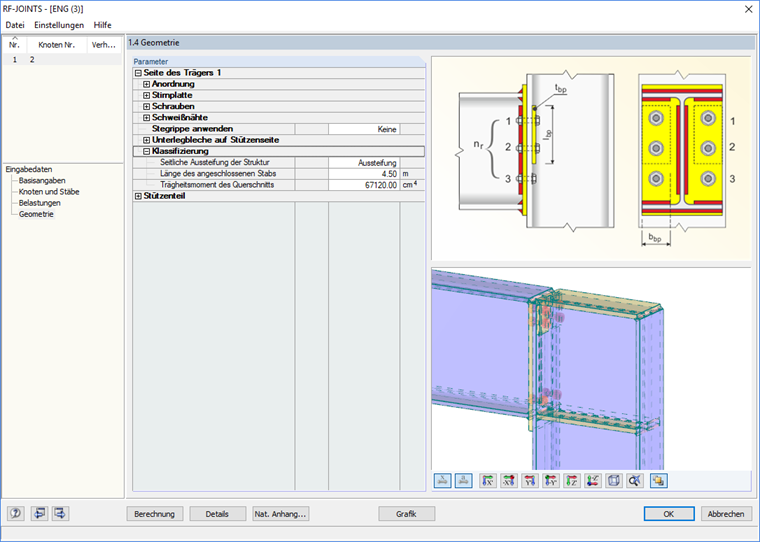

Les rigidités limites pour les assemblages rigides ou articulés peuvent être déterminées selon l'EN 1993-1-8 5.2.2.5 (1). Le calcul inclut le moment d'inertie surfacique d'une poutre, la travée de poutre, le module d'élasticité et le raidisseur du portique. Depuis la version 5.19.01, ces informations peuvent être définies en détail dans le tableau 1.4 sous « Classification ». Comme ces informations n'étaient pas disponibles dans les versions précédentes, mais qu'elles sont maintenant demandées par le cœur de calcul, vous obtenez l'expression « -1.#J ».La fenêtre 1.4 doit être ouverte pour corriger ce problème. Le module d'élasticité, la longueur et le moment d'inertie de la poutre sont entrés automatiquement. Si des divisions de barre sont disponibles dans la poutre, il est possible que la longueur doive être ajustée. Il est également nécessaire de préciser le type de raidissement. Par défaut, un système raidi (Kb = 8) est supposé. Après recalcul dans le module additionnel, les rigidités limites correctes sont obtenues.
