Вопрос

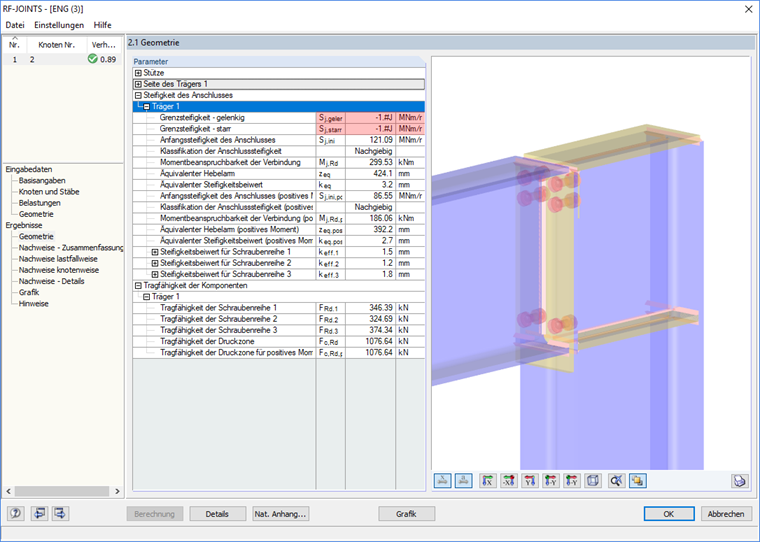

Я получил выражение «-1. # J» для жесткости и предельной жесткости шарниров. Что для этого неободимос сделать?
Ответ:

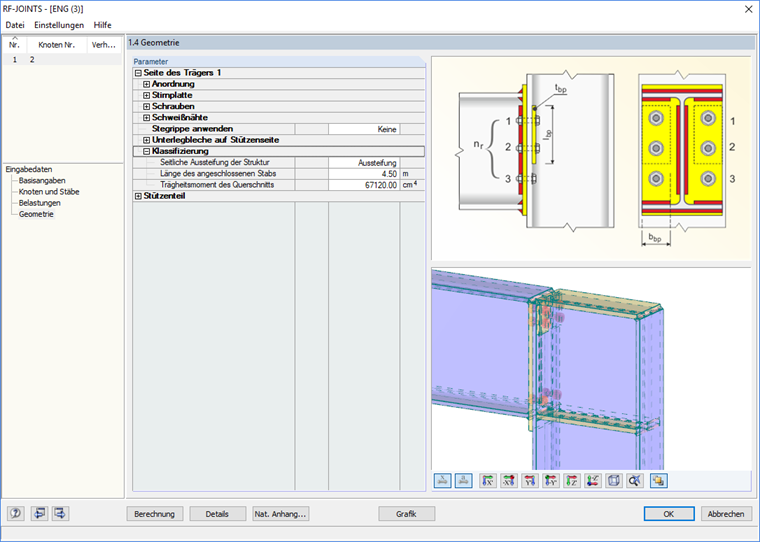

Предельные значения жесткости для жестких или шарнирных соединений можно определить по норме EN 1993‑1‑8 5.2.2.5 (1). Расчет включает в себя второй момент сечения балки, пролет, модуль упругости и жесткость рамы. Начиная с версии 5.19.01, эта информация может быть подробно определена в таблице 1.4 в разделе «Классификация». Поскольку эта информация не была доступна в предыдущих версиях, но теперь запрашивается вычислительным ядром, мы получим выражение «-1. # J.»Откройте окно 1.4, чтобы исправить это. Модуль упругости, длина и момент инерции балки вводятся автоматически. Если в балке имеются деления стержней, то длину, возможно, придется скорректировать. Также необходимо указать тип усиления. По умолчанию используется усиленная система (Kb = 8). После перерасчета в дополнительном модуле будут получены правильные предельные значения жесткости.
У вас есть какие-нибудь вопросы?
