Pergunta

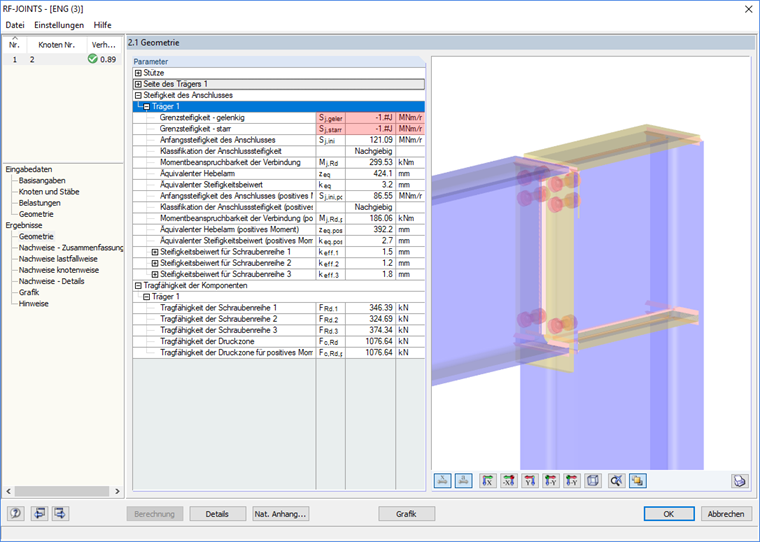

Recebo a expressão "-1. # J" para a rigidez limite rígida e articulada. O que devo fazer?
Resposta:

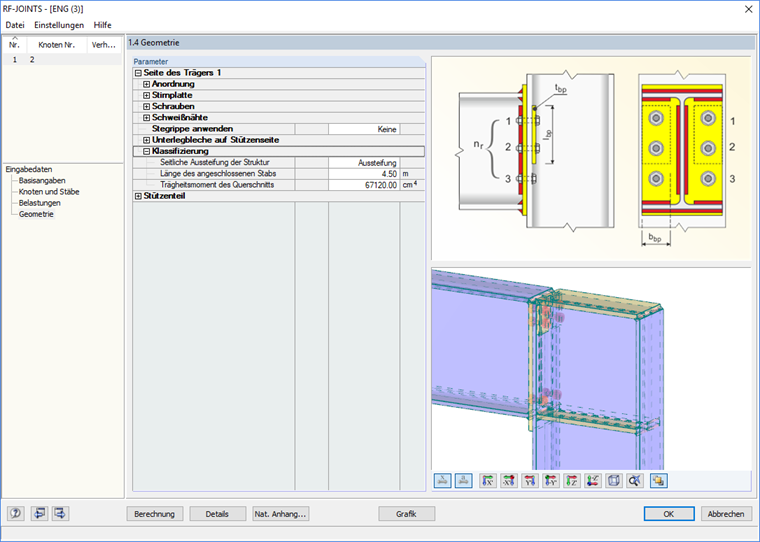

Os limites de rigidez para ligações rígidas ou articuladas podem ser determinados de acordo com EN 1993-1-8 5.2.2.5 (1). O cálculo inclui o segundo momento de área de uma viga, o vão, o módulo de elasticidade e o reforço do pórtico. A partir da versão 5.19.01, esta informação pode ser definida em detalhe na Tabela 1.4 em "Classificação". Uma vez que esta informação não estava disponível nas versões anteriores, mas agora é consultada pelo núcleo de cálculo, obtém a expressão "-1. # J".Abra a janela 1.4 para corrigir isso. O módulo de elasticidade, o comprimento e o momento de inércia da viga são introduzidos automaticamente. Se houver divisões de barra disponíveis na viga, o comprimento pode ter de ser ajustado. Também é necessário especificar o tipo de reforço. Por defeito, é assumido um sistema reforçado (Kb = 8). Após o recálculo no módulo adicional, são obtidos os limites de rigidez corretos.
