Construction d’une installation de forage profond, Allemagne

• Visionneuse 3D | Google
• Visionneuse 3D | Babylon
• Réalité virtuelle

1464x

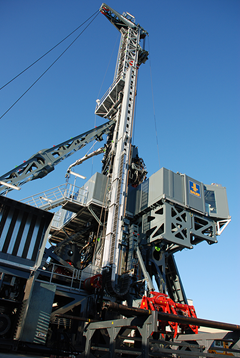

Machine de forage profond

Cette technologie permet également d'approfondir des forages existants. Le dispositif de forage a été construit en Allemagne et commercialisé dans le monde entier.

Structure

Cette installation de forage profond fait 25 m de long, 12 m de large et 42 m de haut. La structure complète pèse 580 t, mais sa conception modulaire permet de la transporter par camion.

Une partie de l'installation se monte automatiquement et peut être déplacée d'un site de forage à l'autre sans être démontée. L'entraînement rotatif maximal du taillant est de 60 kNm et il peut supporter une force d'extraction maximale de 4 400 kN.

Calcul de structure

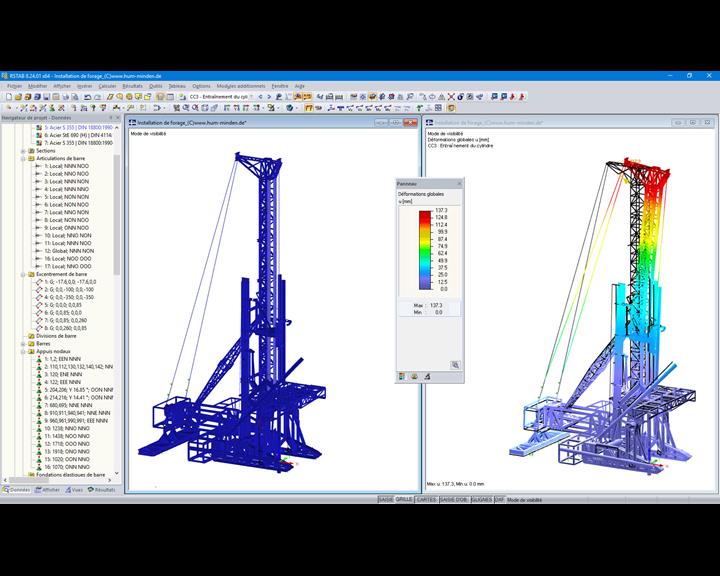

Le modèle de pylône en forme de U est constitué de 1 137 nœuds et 2 052 barres. Le tube guide se trouve du côté ouvert de la structure.

Six positions avec différentes charges et états ont été analysées pendant le calcul de structure : installation en fonctionnement et à l'arrêt avec appui concentré et échec en traction, mât incliné, levage du mât, montage du treuil, etc.

Les données du système et du chargement ont été entrées dans une structure de base. Tous les systèmes à analyser ont ensuite été calculés à partir de cette structure. Les six positions ont été superposées dans une super combinaison afin de déterminer les efforts internes et les contraintes maximaux.
