Pont Hervester n°423 au-dessus du canal Wesel-Datteln, Allemagne

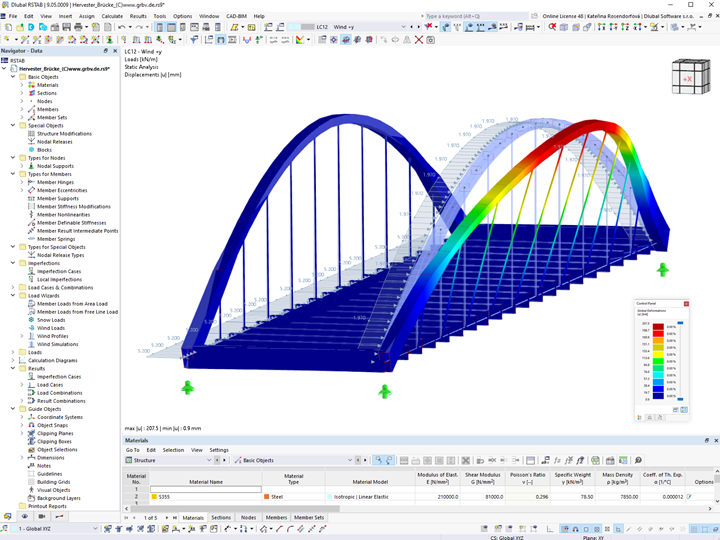

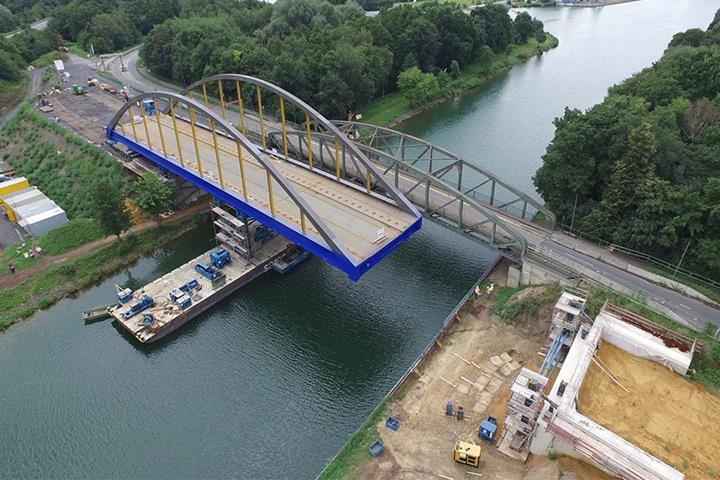

Le nouveau pont remplace l'actuel pont Hervester n ° Après assemblage sur la rive, il a été poussé au-dessus du canal Wesel-Datteln pas à pas.

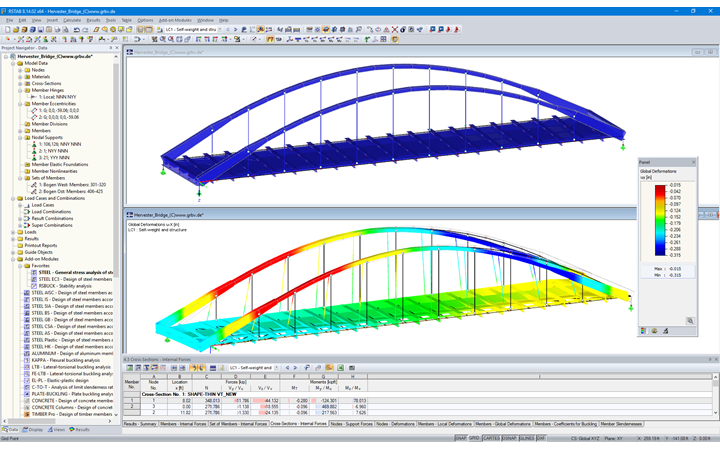

Le client de Dlubal grbv Ingenieure im Bauwesen GmbH & Co. grbv a utilisé le logiciel de calcul de structure RSTAB. La préparation du dossier d'appel d'offres a marqué la fin de l'ordre de planification.

Structure

Au lieu de remplacer un nouveau bâtiment, une augmentation de 40 cm du pont existant pour compenser l'affaissement des montagnes a été analysée à l'avance. Cette procédure a cependant été rejetée.

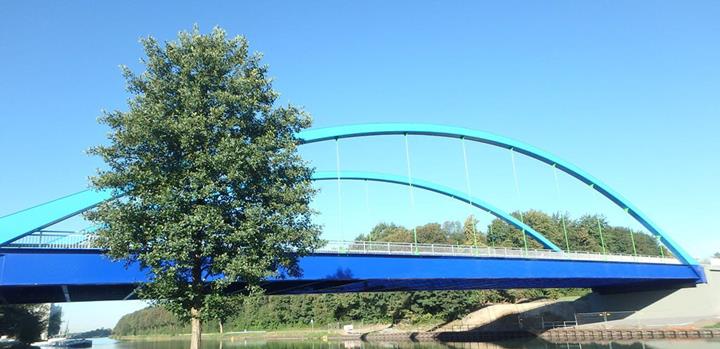

Le nouveau pont construit en parallèle est un pont en arc avec une dalle de chaussée orthotrope. Le pont a un jauge d'acier de 540 tonnes et une portée de 73,80 m.

Les deux arcs ont une longueur d'environ 12 m et sont constitués de caissons en acier fermés. Aux extrémités, les arcs sont droits et courbes dans la zone centrale selon une parabole carrée. Le pont a une largeur totale de 15,3 m et peut accueillir deux voies ainsi qu'une piste piétonne et une piste cyclable.

Maître d'œuvre Office des voies navigables et de la navigation Duisbourg-Meiderich
www.wsa-westdeutsche-kanaele.wsv.de
Planification et calcul de structure grbv Ingenieure im Bauwesen GmbH & Co. KG
www.grbv.de
Construction AMAND GmbH & Co. KG
www.amand.de


Spécifications du projet

Données de modèle

Nombre de nœuds 190
Nombre de barres 342
Nombre de cas de charge 28
Nombre de combinaisons de résultats 23
Poids total 460,213 t
Dimensions (métrique) 75,459 x 13,990 x 13,644 m
Dimensions (impériales) 247.57 x 45.9 x 44.76 feet
Version du logiciel 8.14.01
