Se deben considerar los siguientes puntos para usar los esfuerzos internos determinados para el cálculo:
El modelo debe representar la estructura real con la mayor precisión posible. Por lo tanto, es necesario definir correctamente los materiales, los espesores de las superficies, las dimensiones de la sección, las definiciones de las articulaciones, las condiciones de los apoyos, etc.
Las cargas se deben definir y aplicar según la norma. RFEM puede importar las combinaciones automáticamente.

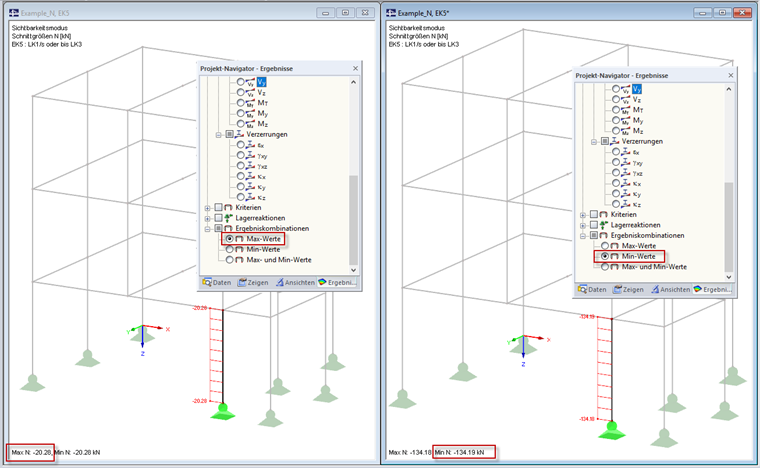

En el caso de esfuerzos internos de combinaciones de resultados, es necesario prestar atención a la evaluación de los valores máximos/mínimos correctos. La fuerza de compresión máxima en un pilar se corresponde con la fuerza axil mínima (mín N).
Pregunta
¿Cómo obtengo la carga máxima del pilar en mi modelo RFEM 3D?
Respuesta:
