Aby wykorzystać wyznaczone siły wewnętrzne do obliczeń, należy uwzględnić następujące punkty:
Model powinien jak najdokładniej odwzorować rzeczywistą konstrukcję. Z tego względu konieczne jest prawidłowe zdefiniowanie materiałów, grubości powierzchni, wymiarów przekroju, definicji przegubów, warunków podparcia itp.
Obciążenia należy zdefiniować i przykładać zgodnie z normą. Program RFEM może automatycznie importować kombinacje.

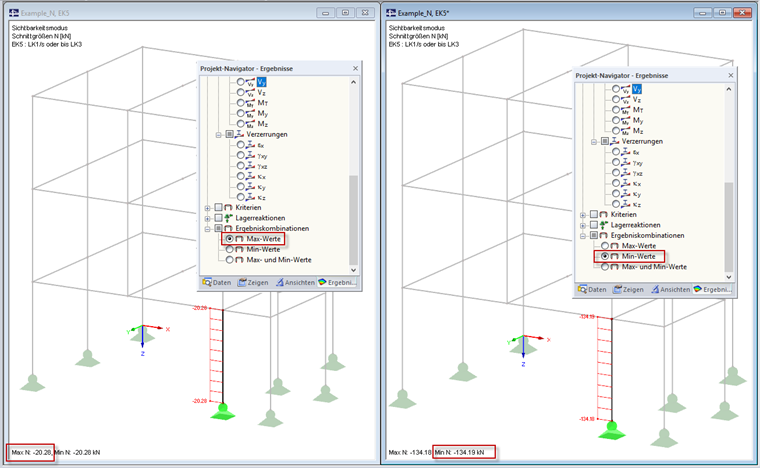

W przypadku sił wewnętrznych z kombinacji wyników należy zwrócić uwagę na prawidłowe oszacowanie wartości maksymalnych i minimalnych. Maksymalna siła ściskająca w słupie odpowiada minimalnej sile osiowej (min. N).
Pytanie
Jak uzyskać maksymalne obciążenie słupa w moim modelu 3D w programie RFEM?
Odpowiedź:
Czy mają Państwo jakieś pytania?
