Aby se vypočtené vnitřní síly mohly použít pro návrh, je třeba dodržet následující body:
Model by měl co nejpřesněji vystihovat skutečnou konstrukci. Pro tento účel musí být správně definovány materiály, tloušťky ploch, rozměry průřezů, nastavení kloubů, způsob podepření atd.
Zatížení musí být definováno a aplikováno v souladu s normami. Kombinace zatížení může RFEM generovat automaticky.

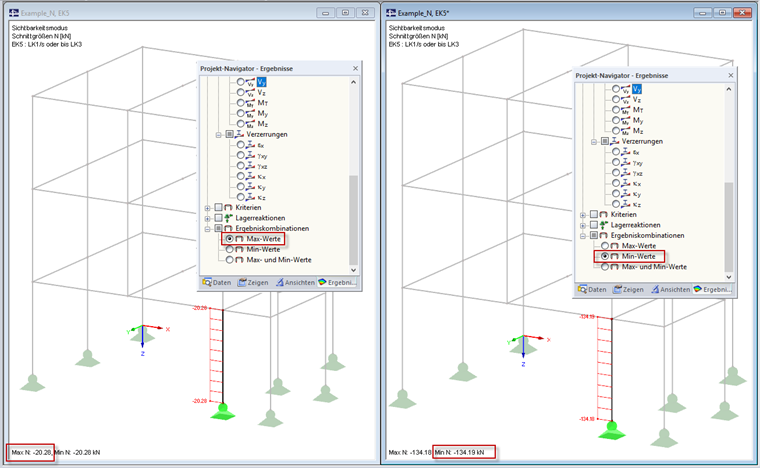

U vnitřních sil kombinací výsledků je třeba věnovat pozornost vyhodnocení správných max./min. hodnot. Maximální tlaková síla ve sloupu odpovídá minimální normální síle (min. N).
