En junio de 2016, se inauguró una nueva escuela moderna después de casi dos años de construcción en Gol, Noruega.
El edificio de tres pisos con una superficie total construida de 28.000 m² ofrece un espacio para 750 alumnos de 1º a 10º curso.
Las numerosas superficies de vidrio proporcionan buenas condiciones de luminosidad en el edificio durante todo el año. El cliente de Dlubal, DBC AS, fue responsable del análisis estructural de la escuela y de la planificación detallada de todas las estructuras de hormigón in situ. Además, DBC AS suministró los esfuerzos internos calculados en RFEM al fabricante del material prefabricado (hormigón y acero).
DBC AS
Gol, Noruega
www.dbc.no.

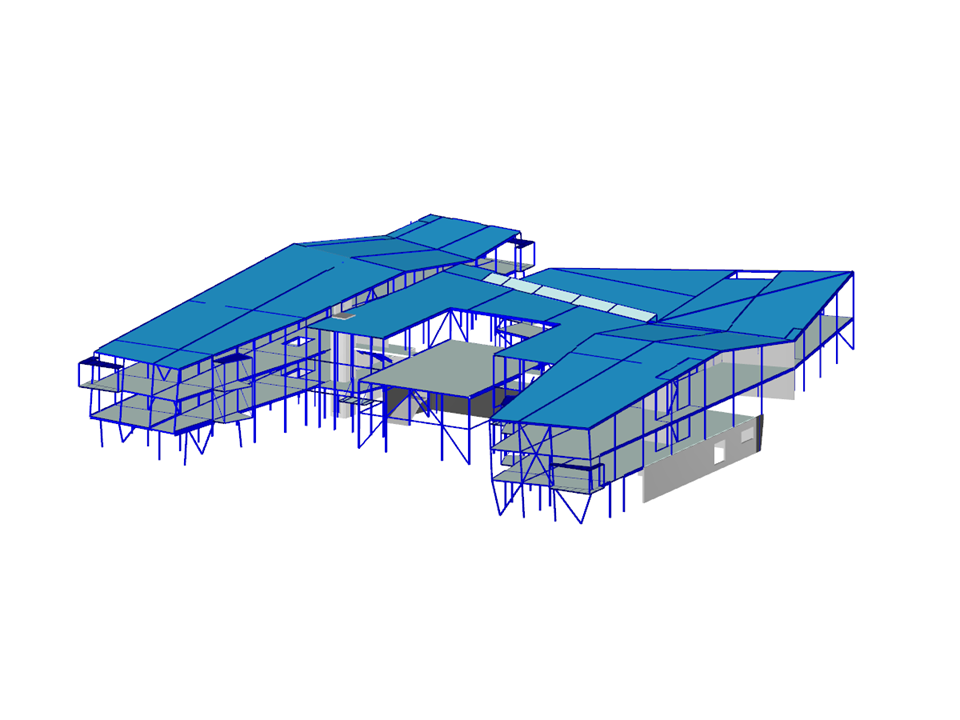

Modelo 3D del edificio escolar en RFEM (© DBC AS)
El edificio de tres pisos con una superficie total construida de 28.000 m² ofrece un espacio para 750 alumnos de 1º a 10º curso.
Las numerosas superficies de vidrio proporcionan buenas condiciones de luminosidad en el edificio durante todo el año. El cliente de Dlubal, DBC AS, fue responsable del análisis estructural de la escuela y de la planificación detallada de todas las estructuras de hormigón in situ. Además, DBC AS suministró los esfuerzos internos calculados en RFEM al fabricante del material prefabricado (hormigón y acero).
DBC AS
Gol, Noruega
www.dbc.no.
Modelo 3D del edificio escolar en RFEM (© DBC AS)
Edificio de tres pisos
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1260 |
| Número de líneas | 2069 |
| Número de barras | 1421 |
| Número de superficies | 193 |
| Número de casos de carga | 20 |
| Número de combinaciones de carga | 55 |
| Número de combinaciones de resultados | 6 |
| Peso completo | 1435.472 t |
| Dimensiones (métricas) | 75,865 x 79,891 x 15,052 m |
| Dimensiones (imperiales) | 248.9 x 262.11 x 49.38 feet |
| Versión del programa | 5.06.30 |
