Nel giugno 2016, dopo quasi due anni di costruzione, è stata aperta una nuova scuola moderna a Gol, in Norvegia.
L'edificio a tre piani con una superficie lorda di 91.493 m² offre uno spazio per 750 alunni dal 1 ° al 10 ° anno scolastico.
Le ampie superfici vetrate offrono una buona illuminazione naturale nell'edificio per tutto l'anno. Norwegian company DBC AS, a customer of Dlubal Software, was responsible for the structural analysis of the school and the detailed planning of all in‑situ concrete constructions. Inoltre, DBC AS ha fornito al produttore delle strutture prefabbricate (calcestruzzo e acciaio) le forze interne calcolate in RFEM.
DBC AS
Gol, Norvegia
www.dbc.no.

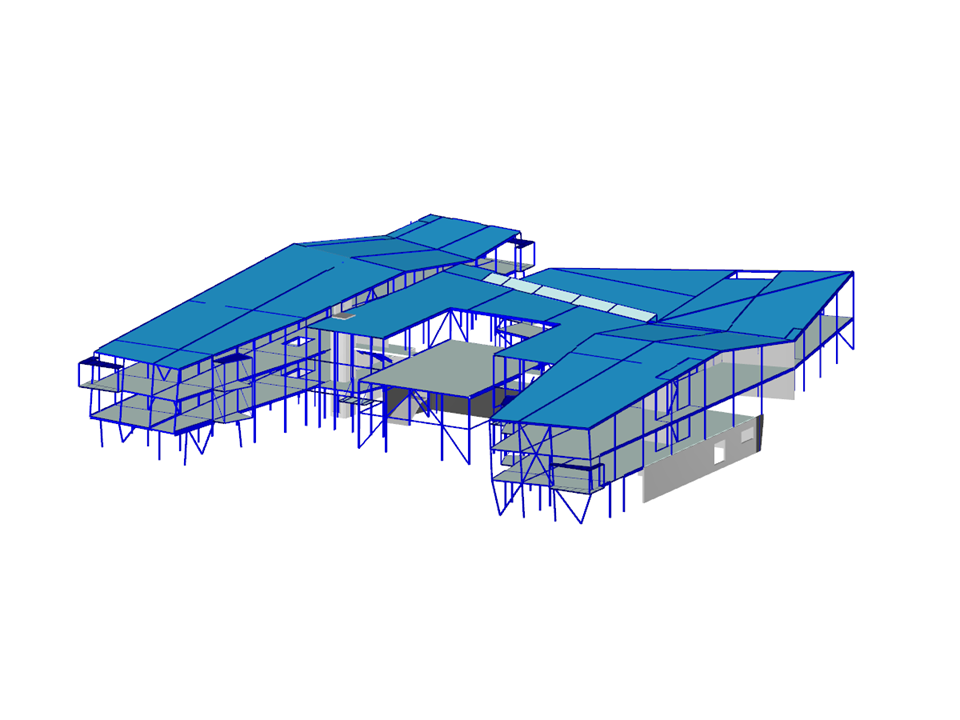

Modello 3D dell'edificio scolastico in RFEM (© DBC AS)
L'edificio a tre piani con una superficie lorda di 91.493 m² offre uno spazio per 750 alunni dal 1 ° al 10 ° anno scolastico.
Le ampie superfici vetrate offrono una buona illuminazione naturale nell'edificio per tutto l'anno. Norwegian company DBC AS, a customer of Dlubal Software, was responsible for the structural analysis of the school and the detailed planning of all in‑situ concrete constructions. Inoltre, DBC AS ha fornito al produttore delle strutture prefabbricate (calcestruzzo e acciaio) le forze interne calcolate in RFEM.
DBC AS
Gol, Norvegia
www.dbc.no.
Modello 3D dell'edificio scolastico in RFEM (© DBC AS)
Edificio a tre piani
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 1260 |
Numero di linee | 2069 |
Numero di aste | 1421 |
Numero di superfici | 193 |
Numero di casi di carico | 20 |
Nr. di combinazioni di carico | 55 |
Nr. di combinazioni di risultati | 6 |
Peso totale | 1435,472 t |
Dimensioni (metriche) | 75.865 x 79.891 x 15.052 m |
Dimensioni (imperiali) | 248.9 x 262.11 x 49.38 feet |
Versione del programma | 5.06.30 |
