W czerwcu 2016 r., Po prawie dwóch latach budowy, otwarto nową, nowoczesną szkołę w Gol w Norwegii.
W trzypiętrowym budynku o powierzchni brutto wynoszącej 9243 m² może pomieścić 750 uczniów od pierwszej do dziesiątej klasy.
Duże przeszklone powierzchnie zapewniają dobre oświetlenie w budynku przez cały rok. Norweska firma DBC AS, klient Dlubal Software, była odpowiedzialna za analizę statyczno -wytrzymałościową szkoły i szczegółowe planowanie wszystkich konstrukcji z betonu wylewanego na miejscu. Ponadto firma DBC AS dostarczyła siły wewnętrzne obliczone w programie RFEM do producenta prefabrykowanych elementów konstrukcyjnych (beton i stal).
DBC AS
Gol, Norway
www.dbc.no.

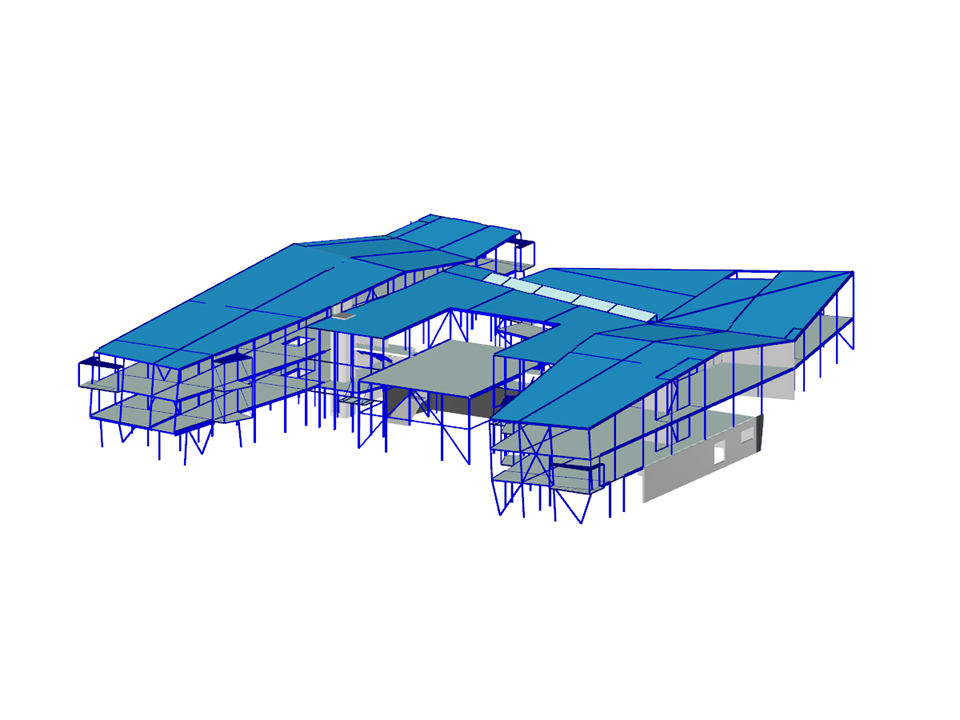

Model 3D budynku szkolnego w RFEM (© DBC AS)
W trzypiętrowym budynku o powierzchni brutto wynoszącej 9243 m² może pomieścić 750 uczniów od pierwszej do dziesiątej klasy.
Duże przeszklone powierzchnie zapewniają dobre oświetlenie w budynku przez cały rok. Norweska firma DBC AS, klient Dlubal Software, była odpowiedzialna za analizę statyczno -wytrzymałościową szkoły i szczegółowe planowanie wszystkich konstrukcji z betonu wylewanego na miejscu. Ponadto firma DBC AS dostarczyła siły wewnętrzne obliczone w programie RFEM do producenta prefabrykowanych elementów konstrukcyjnych (beton i stal).
DBC AS
Gol, Norway
www.dbc.no.
Model 3D budynku szkolnego w RFEM (© DBC AS)
Budynek trzykondygnacyjny
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 1260 |
Liczba linii | 2069 |
Liczba prętów | 1421 |
Liczba powierzchni | 193 |
Ilość przypadków obciążenia | 20 |
Ilość KO | 55 |
Liczba kombinacji wyników | 6 |
Ciężar całkowity | 1435,472 t |
Wymiary (metryczne) | 75,865 x 79,891 x 15,052 m |
Wymiary (imperialne) | 248.9 x 262.11 x 49.38 feet |
Wersja programu | 5.06.30 |
