После почти двух лет строительства, была в июне 2016 года в городе Гуль наконец-то открыта новая современная школа.
Это трехэтажное здание с общей площадью 8500 м² способно разместить в себе 750 студентов с первого по десятый класс.
Благодаря множеству стеклянных поверхностей обеспечивается в помещениях школы хорошее освещение в течение всего года. За расчет конструкций школы и детальное проектирование всех выполняемых на месте бетонных конструкций отвечала норвежская фирма DBC AS, заказчик компании Dlubal Software. Далее, DBC AS предоставила производителю сборных конструкций (из бетона и стали) также расчет внутренних сил, который выполнялся в программе RFEM.
DBC AS
Гуль, Норвегия
www.dbc.no.

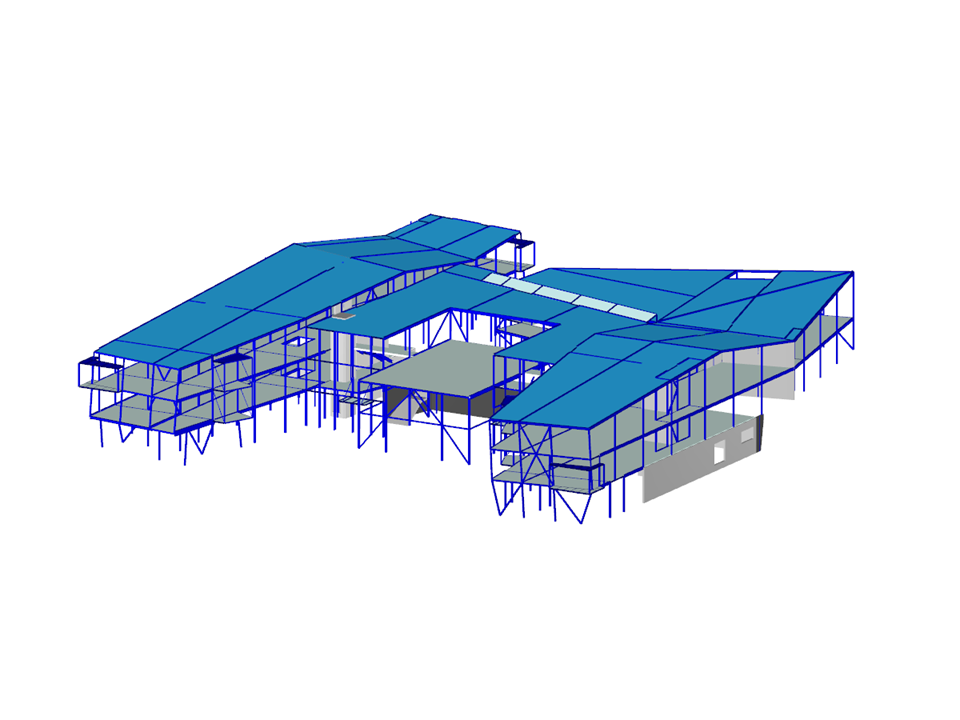

3D модель школы в программе RFEM (© DBC AS)
Это трехэтажное здание с общей площадью 8500 м² способно разместить в себе 750 студентов с первого по десятый класс.
Благодаря множеству стеклянных поверхностей обеспечивается в помещениях школы хорошее освещение в течение всего года. За расчет конструкций школы и детальное проектирование всех выполняемых на месте бетонных конструкций отвечала норвежская фирма DBC AS, заказчик компании Dlubal Software. Далее, DBC AS предоставила производителю сборных конструкций (из бетона и стали) также расчет внутренних сил, который выполнялся в программе RFEM.
DBC AS
Гуль, Норвегия
www.dbc.no.
3D модель школы в программе RFEM (© DBC AS)
Трехэтажное здание
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 1260 |
Количество линий | 2069 |
Количество стержней | 1421 |
Количество поверхностей | 193 |
Количество загружений | 20 |
Количество сочетаний нагрузок | 55 |
Количество расчетных сочетаний | 6 |
Общий вес | 1435,472 t |
Размеры (метрические) | 75,865 x 79,891 x 15,052 m |
Размеры (имперские) | 248.9 x 262.11 x 49.38 feet |
Версия программы | 5.06.30 |
