Новое здание школы в городе Гуль, Норвегия

• 3D Viewer | Google
• 3D Viewer | Babylon
• Виртуальная реальность

627x

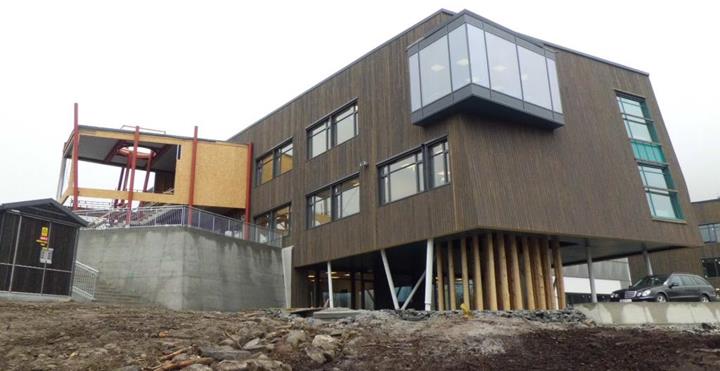

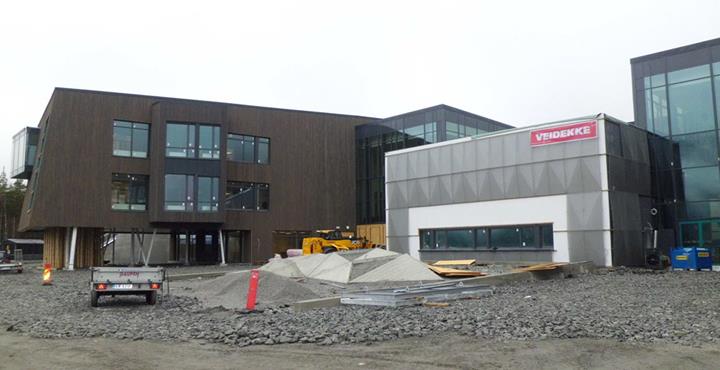

Трехэтажное здание

Благодаря множеству стеклянных поверхностей обеспечивается в помещениях школы хорошее освещение в течение всего года. За расчет конструкций школы и детальное проектирование всех выполняемых на месте бетонных конструкций отвечала норвежская фирма DBC AS, заказчик компании Dlubal Software. Далее, DBC AS предоставила производителю сборных конструкций (из бетона и стали) также расчет внутренних сил, который выполнялся в программе RFEM.

Конструкция

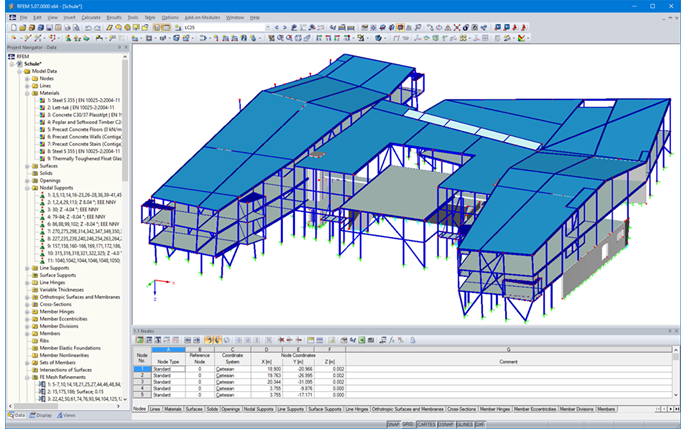

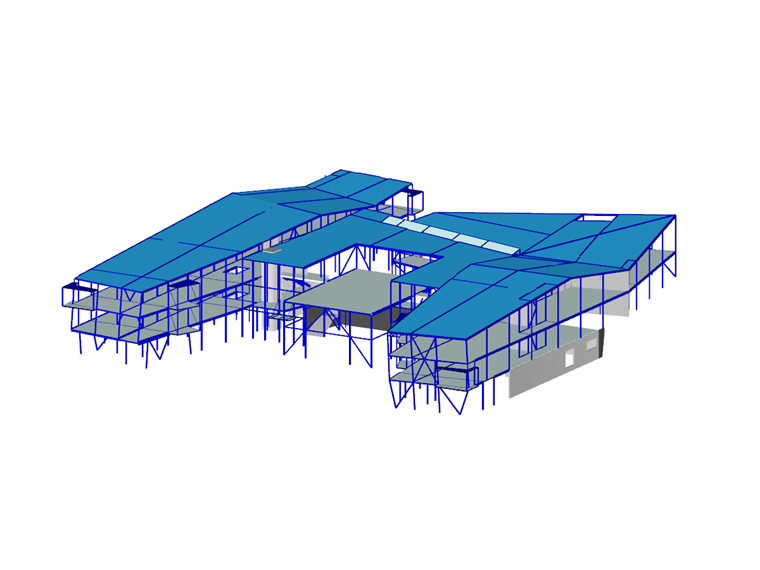

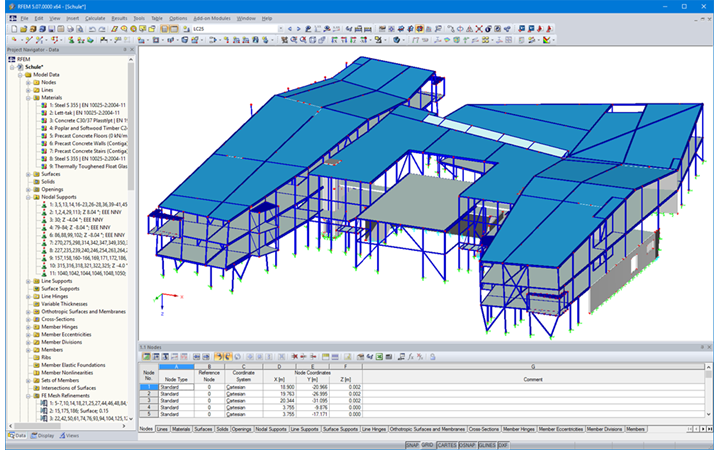

Пространственная модель школы была создана и рассчитана в RFEM - специальной программе для расчета конструкций по МКЭ. Сама конструкция здания состоит из стали, железобетона и древесины и включает в себя в целом 1 421 стержень и 193 поверхности.

Кровельное покрытие здания школы затем состоит из т.наз. Lett‑Tak элементов (многослойные элементы с тонкостенными стальными профилями), которые имеют с одной стороны высокую несущую способность по вертикальным нагрузкам (пролет до 18 м), но с другой стороны легче поддаются горизонтальным нагрузкам. Потому для создания верной модели кровельных панелей, были в программе RFEM смоделированы отдельные элементы поверхности с реальными элементами жесткости, определенными прямо компанией Lett-Tak.

Горизонтальную жёсткость конструкции обеспечивают две лифтовые шахты и поперечные стены из сборных предварительно напряженных железобетонных элементов вместе со стальными диагоналями. В рамках эстетического соображениям, были затем для диагоналей и колонн использованы трубы и квадратные профили. В тех местах, где не было возможности разместить жесткие крепления, были применены жесткие рамы.

Обмен данными между инженером-проектировщиком и архитектором или другими сторонами осуществлялся с помощью моделей IFC. Благодаря тому, можно было выполнить оптимальную проверку коллизий, а кроме того, это также значительно помогло в соблюдении весьма плотного графика строительства.
