Nova escola em Gol, Noruega

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

629x

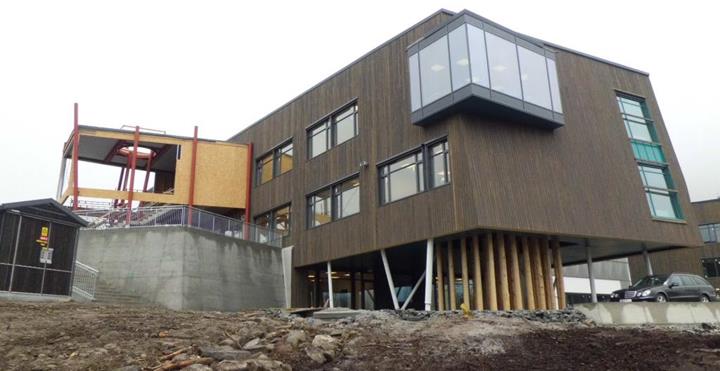

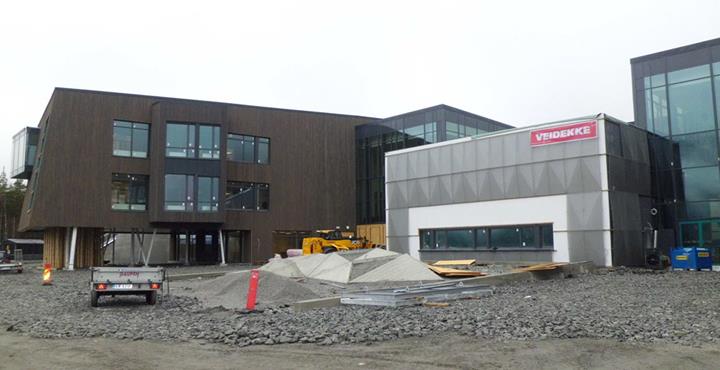

Edifício de três andares

As várias superfícies em vidro proporcionam boas condições de luz no edifício durante todo o ano. A empresa norueguesa DBC AS, cliente da Dlubal Software, encarregou-se da análise estrutural da escola e do planeamento de detalhes de todas as construções em betão no local. Além disso, a DBC AS forneceu os esforços internos calculados no RFEM ao fabricante de pré-fabricados (aço e betão).

Estrutura

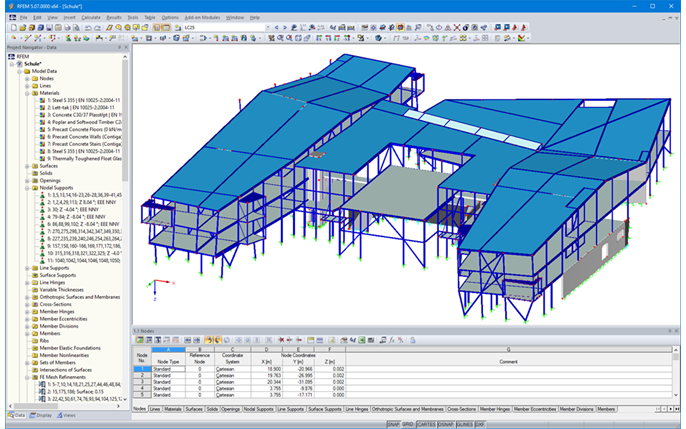

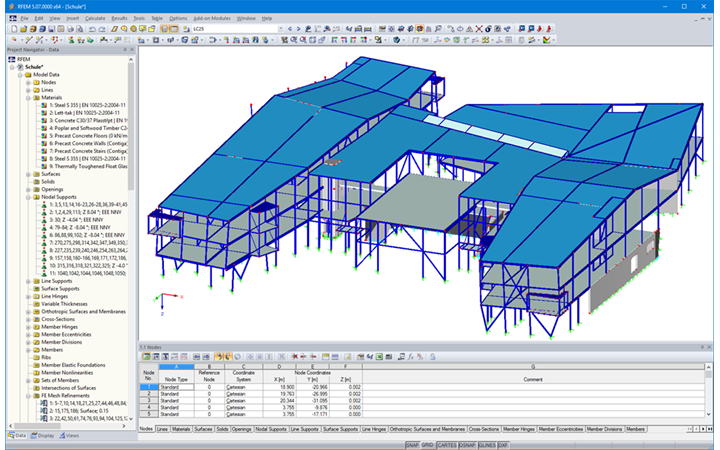

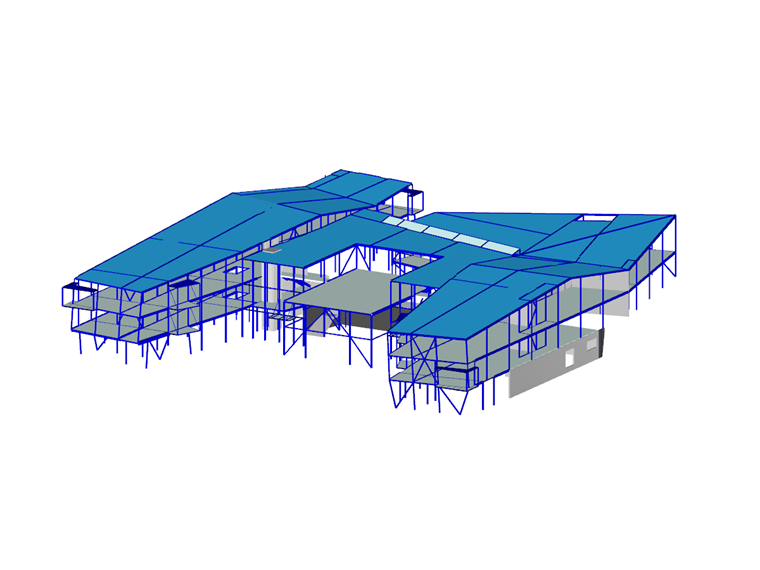

A estrutura 3D completa foi introduzida e calculada no RFEM. O modelo é constituído por aço, betão armado e madeira com um total de 1421 barras e 193 superfícies.

A cobertura da escola é executada com elementos Left-Tak (elementos sandwich com secções finas em aço integradas). Estes têm uma capacidade de carga relativamente alta para esforços verticais (vãos até 18 m), no entanto, tendem a ser fracas para efeitos corte. Para obter uma representação correta dos painéis de cobertura, os elementos de superfície foram modelados com rigidezes apropriadas no RFEM (determinados pela empresa Lett‑Tak com base em ensaios).

A rigidez horizontal é assegurada através de duas caixas de elevador e paredes transversais constituídas por elementos pré-fabricados de betão armado, assim como diagonais em aço. Para as diagonais e os pilares optou-se, por razões estéticas, por tubos redondos e quadrados. Nas partes onde a disposição de contraventamentos não foi possível, foram aplicados pórticos rígidos.

A troca de dados entre os engenheiros de estruturas e os arquitetos, assim como outras entidades, foi efetuada por modelos IFC. Desta maneira, foi possível efetuar na perfeição verificações de colisão. Além disso, houve efeitos muito positivos no cumprimento dos prazos do plano de trabalhos.
