El modelo muestra una escalera de caracol como estructura compuesta innovadora de madera y hormigón en el KF Aerospace Centre for Excellence en Canadá. La construcción combina madera contralaminada de alta calidad con hormigón para un uso eficiente del material. Los detalles de la escalera se representan con precisión para ilustrar las técnicas de construcción más avanzadas. Los ingenieros estructurales y expertos en construcción obtienen información valiosa sobre la compleja conexión entre madera y hormigón, realizada por StructureCraft. Las exigencias de estabilidad y estética se combinan de forma armoniosa.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

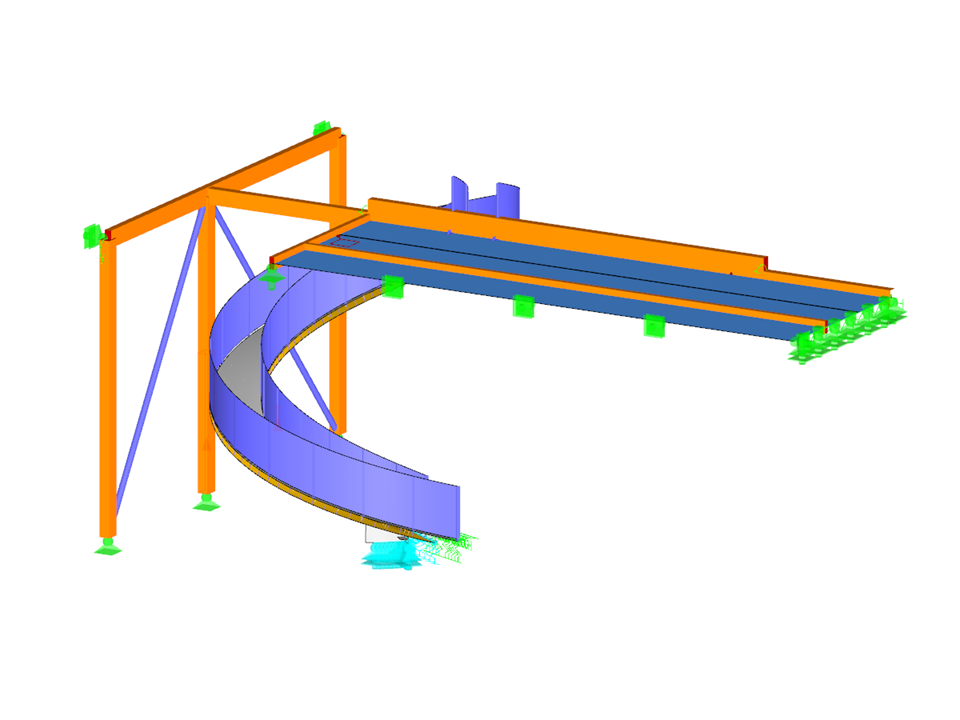

Escalera de caracol en KF Aerospace Centre
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 2446 |
| Número de líneas | 1104 |
| Número de barras | 954 |
| Número de superficies | 10 |
| Número de casos de carga | 12 |
| Número de combinaciones de carga | 8 |
| Número de combinaciones de resultados | 3 |
| Peso completo | 13,139 t |
| Dimensiones (métricas) | 20,803 x 13,151 x 14,244 m |
| Dimensiones (imperiales) | 68.25 x 43.15 x 46.73 feet |
| Versión del programa | 5.26.02 |
