Modelado de una cercha y un puente con uniones de acero a madera en RFEM.

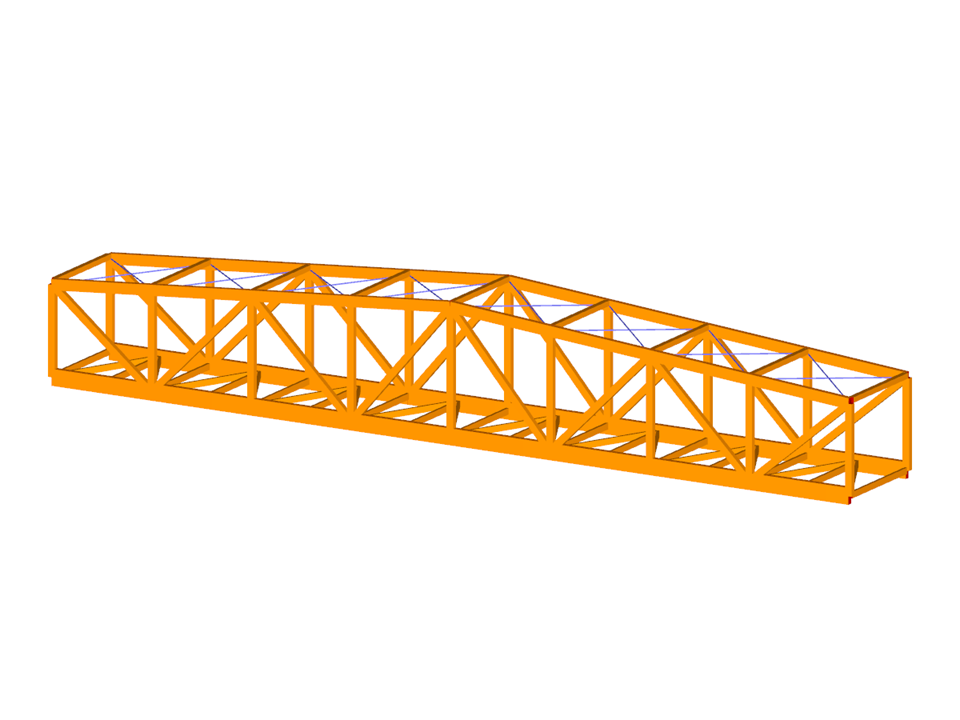

Puente de madera
| Número de nudos | 53 |
| Número de líneas | 140 |
| Número de barras | 140 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 38 |
| Número de combinaciones de resultados | 3 |
| Peso completo | 4.506 t |
| Dimensiones (métricas) | 24,000 x 3,500 x 3,000 m |
| Dimensiones (imperiales) | 78.74 x 11.48 x 9.84 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
2024-08-01
2024-10-23
Formación en línea
2024-10-30
Formación en línea
Duración: 01:06:40 min
Duración: 01:04:39 min
Duración: 01:08:02 min
Duración: 00:01:22 min
Característica del producto
Duración: 00:00:56 min
Duración: 00:55:27 min
Duración: 01:10:03 min
Característica del producto
Duración: 00:00:56 min
Proyecto de cliente
Duración: 00:00:42 min
Der Anschlusstyp I "Nur Hauptstab" in RF-/JOINTS Holz - Stahl zu Holz eignet sich auch für mehr als einen angeschlossenen Stab.
En RF-/JOINTS Timber – Steel to Timber, puede seleccionar un tipo de conexión circular para las categorías de unión con pasador, perno, clavo y atornillada. Bei dieser Anschlussform wird ein Mindestradius entsprechend der Empfehlungen des STEP-1-Berichts des Informationsdienstes Holz umgesetzt.
La viga armada es una opción económica para la construcción de grandes luces. La viga de chapa de acero de sección en I normalmente tiene un alma de gran canto para maximizar su capacidad a cortante y separación de alas, pero un alma delgada para minimizar el peso propio. Debido a su gran relación altura-espesor (h/tw ), es posible que se necesiten rigidizadores transversales para rigidizar el alma esbelta.
En este artículo, se compara el cálculo de un muro de entramado ligero de madera con el tipo de espesor del panel de vigas con un cálculo manual.
Después del cálculo, el módulo adicional RF-/JOINTS Timber - Steel to Timber lista las rigideces de las uniones, entre otros datos, para cada barra singular. Se muestran los siguientes resultados de cálculo:
- Comprobación de la separación mínima
- Capacidad de carga de un medio de fijación individual
- Placa de acero (vástagos y tensiones según el EC 3 y AISC)
- Sección de madera reducida, etc.
- fallo por cortante del bloque
- Capacidad de carga total (incluyendo la determinación de la rigidez, el cálculo de la tracción transversal según EC 5 y otros)
- Cálculo de la resistencia al fuego según EN 1995-1-2
Primero, es necesario seleccionar tanto el tipo de unión como la norma de cálculo y los tipos de placa y pasador. Para el cálculo según EN 1995-1-1, puede seleccionar el sistema de pasadores WS-T de SFS intec. En este caso, el material correspondiente se preestablece de acuerdo con la aprobación técnica del fabricante.
Las barras a conectar se importan desde el modelo de RFEM/RSTAB. El módulo adicional comprueba automáticamente si se cumplen todas las condiciones geométricas. De manera alternativa, es posible introducir la conexión manualmente.
- La carga también se importa desde RFEM/RSTAB o, en el caso de la definición manual de la unión, se introducen las cargas. La ventana Geometría incluye las dimensiones de la placa de acero y las disposiciones de los medios de fijación.
En RFEM, el material de tableros de virutas orientadas (OSB) está disponible para Estados Unidos y Canadá. Los parámetros del material se toman del "Manual de especificaciones de diseño de paneles".
Usando el tipo de espesor Panel de vigas, puede modelar elementos de paneles de madera en un espacio tridimensional. Simplemente especifique la geometría de la superficie, y los elementos del panel de madera se generarán utilizando una construcción interna de barra-superficie, incluyendo la simulación de la flexibilidad de la conexión. El tipo de espesor de la Placa de la viga se define utilizando el complemento Superficies multicapa.
Un "panel de vigas" le proporciona las siguientes ventajas:
- Es posible el revestimiento en una cara y en ambas caras
- Cálculo automático de un acoplamiento semirrígido
- Revestimiento de madera
- Revestimiento grapado
- Revestimiento definido por el usuario
- Representación como un objeto geométrico completo en 3D (pórtico, traviesa, pilar, chapa, grapas), incluyendo la excentricidad
- Consideración de huecos mediante celdas de superficie
- Cálculo de los elementos estructurales utilizando el complemento Cálculo de madera
- Independiente del material (por ejemplo, paneles de yeso con secciones conformadas en frío y paneles de fibra de yeso como revestimiento)
¿Cuántas barras se pueden conectar a un nudo en RF-/JOINTS Timber - Steel to Timber y cuál es el ángulo mínimo entre las barras?
Hay una nota en el módulo adicional RF-/JOINTS Timber - Steel to Timber que dice que la longitud de la barra es demasiado corta. ¿Cuál es la longitud mínima y cómo puedo evitar el problema?
¿Es posible considerar la excentricidad de las soldaduras en línea asimétricas para el cálculo de tensiones en RFEM 6?
¿Cómo se pueden ajustar manualmente los factores NDS y CSA O86 para su consideración en el complemento Cálculo de madera?
¿Qué cálculo se realiza para las opciones de "Cálculo de torsión" de la configuración de resistencia de NDS?
¿Qué productos de software de Dlubal recomienda para el análisis y dimensionamiento de estructuras, especialmente de estructuras de madera?
