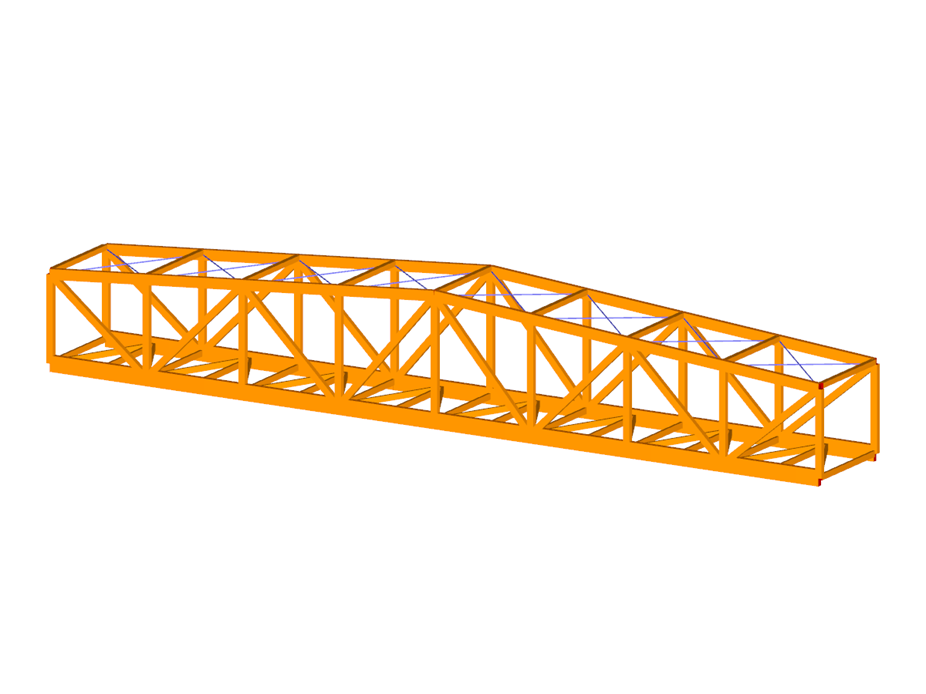

Holzbrücke
Anzahl Knoten | 53 |
Anzahl Linien | 140 |
Anzahl Stäbe | 140 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 4 |
Anzahl Lastkombinationen | 38 |
Anzahl Ergebniskombinationen | 3 |
Gesamtgewicht | 4,506 t |
Abmessungen (metrisch) | 24,000 x 3,500 x 3,000 m |
Abmessungen (imperial) | 78.74 x 11.48 x 9.84 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.

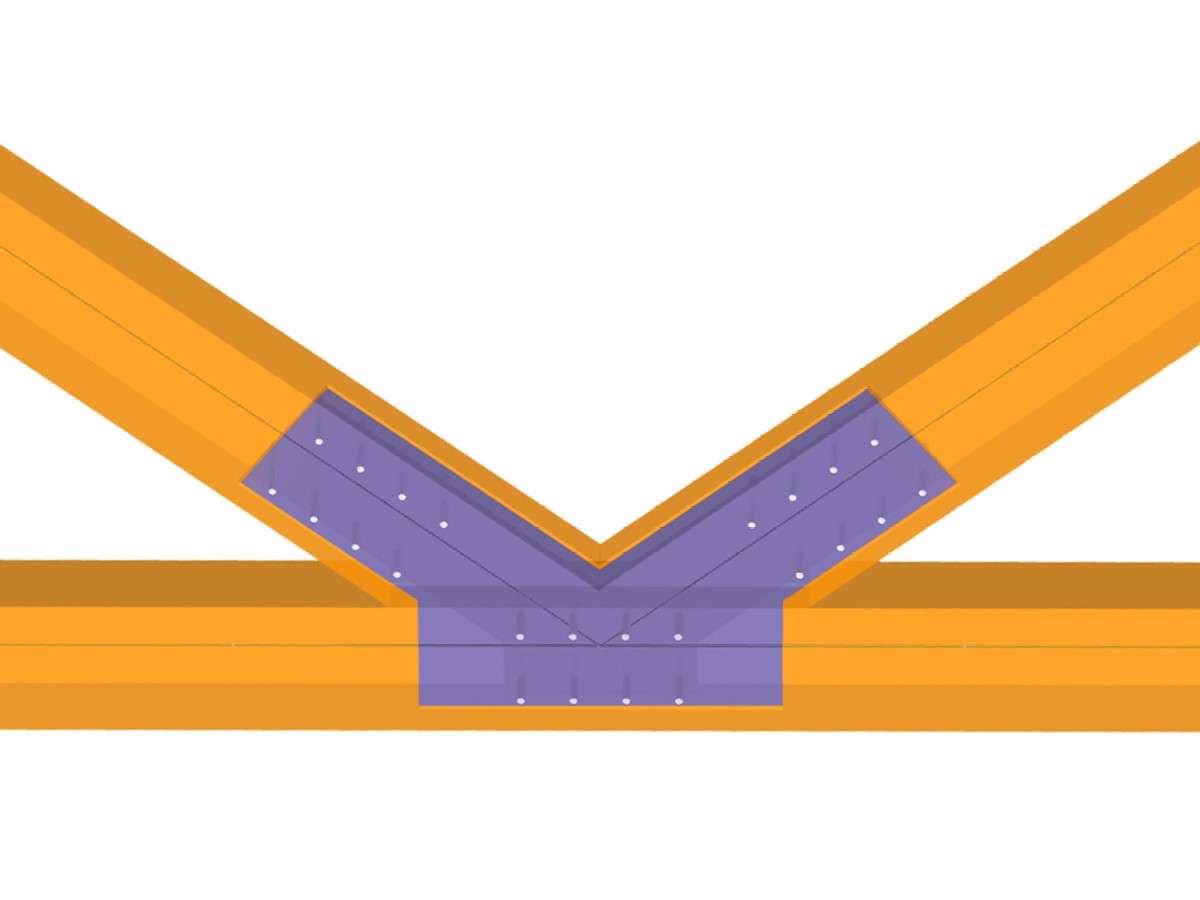

Nach der Berechnung werden unter anderem die Anschlusssteifigkeiten für jeden einzelnen Stab aufgeführt. Folgende Nachweise werden ausgegeben:
- Überprüfung der Mindestabstände
- Tragfähigkeit jedes Verbindungsmittels
- Stahlblech (Lochleibung und Spannung gemäß EC 3 und AISC)
- Spannungsnachweise mit reduziertem Holzquerschnitt
- Blockscherversagen
- Gesamttragfähigkeit (inkl. Steifigkeitsermittlung, Querzugnachweis (nur für EN 1995-1-1) etc.)
- Brandschutznachweis nach EN 1995-1-2
Es wird zunächst der Anschlusstyp, die Bemessungsnorm sowie die Blech- und Dübelgüte ausgewählt. Optional kann das Befestigungssystem WS-T von SFS kann ausgewählt werden (nur für EN 1995-1-1). Dann wird die entsprechende Güte gemäß der Zulassung des Herstellers voreingestellt.
Die anzuschließenden Stäbe werden aus dem RFEM/RSTAB-Modell übernommen. Dabei überprüft das Modul automatisch, ob alle Geometriebedingungen erfüllt sind. Alternativ kann der Anschluss auch manuell eingegeben werden.
- Auch die Belastung wird von RFEM/RSTAB übernommen, bzw. bei manueller Anschlussdefinition werden Lasten eingegeben. In der Maske Geometrie werden die Stahlblechabmessungen sowie die Verbindungsmittelanordnungen an den angeschlossenen Stäben definiert.
In RFEM ist OSB-Material für die USA und Kanada verfügbar. Es werden die Materialparameter vom "Panel Design Specification manual" übernommen.
Mithilfe des Dickentyps "Balkenscheibe" können Sie Holztafelelemente im 3D-Raum modellieren. Dabei definieren Sie einfach die Flächengeometrie und die Holztafelelemente werden über ein internes Stab-Flächenkonstrukt, inklusive Simulation der Verbindungsnachgiebigkeit, generiert. Der Dickentyp Balkenscheibe wird mit Hilfe des Add-Ons Mehrschichtige Flächen definiert.
Die "Balkenscheibe" bietet Ihnen folgende Vorteile:
- Einseitige und beidseitige Beplankung möglich
- Automatische Berechnung der nachgiebigen Kopplung
- Vernagelte Beplankung
- Verklammerte Beplankung
- Benutzerdefinierte Beplankung
- Abbildung als vollständiges geometrisches 3D-Objekt (Rähm, Schwelle, Ständer, Beplankung, Verklammerung) inklusive der Exzentrizität
- Berücksichtigung von Öffnungen über Flächenzellen
- Bemessung der tragenden Elemente über das Add-On Holzbemessung
- Materialunabhängig (z. B. Trockenbauwand mit kaltgeformten Profilen und Gipsfaserplatten als Beplankung)
