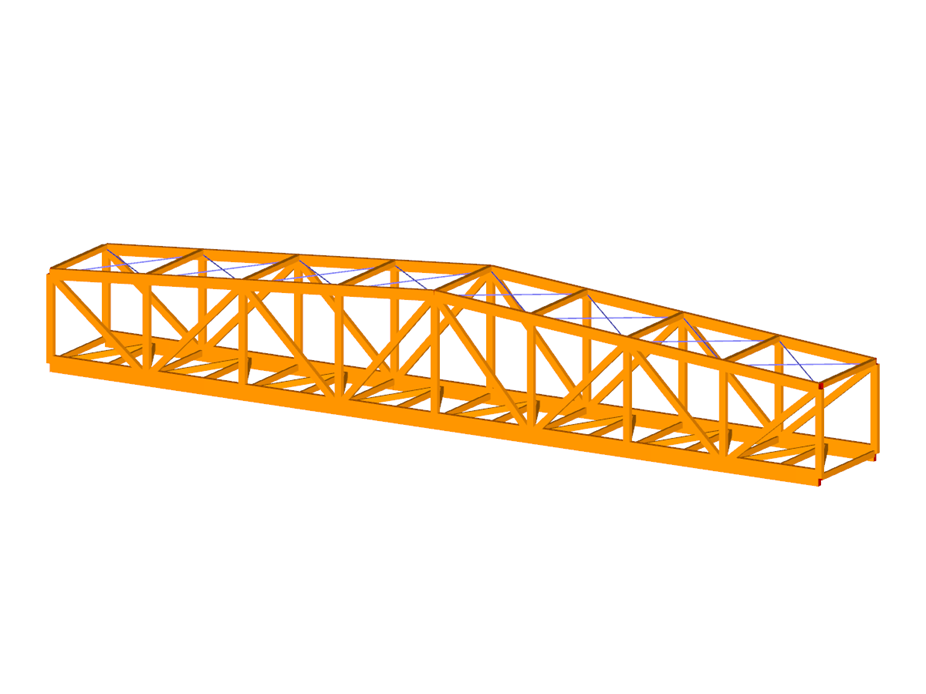

Деревянный мост
Количество узлов | 53 |
Количество линий | 140 |
Количество стержней | 140 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 38 |
Количество расчетных сочетаний | 3 |
Общий вес | 4,506 t |
Размеры (метрические) | 24,000 x 3,500 x 3,000 m |
Размеры (имперские) | 78.74 x 11.48 x 9.84 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
![Типы соединений в модуле RF-/JOINTS Timber - Steel to Timber](/ru/webimage/010172/3015562/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Berücksichtigung Mindestradius bei kreisrunden Anschlussformen](/ru/webimage/009982/468270/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![КБ 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/ru/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Жесткости стен из деревянных панелей](/ru/webimage/049956/3836215/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![Detaileinstellungen für die Bemessung](/ru/webimage/006908/1587080/000307-en-png.png?mw=512&hash=ea152d562f5d4ee794e0590a5f6e0c4655989328)
После завершения расчета, дополнительный модуль RF-/JOINTS Timber - Steel to Timber, среди других данных, выводит соединительные элементы узла для каждого отдельного стержня. Изображаются следующие результаты расчета:
- Проверка минимального шага дюбелей
- Несущая способность отдельных крепежных элементов
- Стальная плита (смятие и напряжения по по EC 3 и AISC)
- Расчет напряжений с редуцированным деревянным сечениям
- выход из работы при сдвиге блока
- Общая несущая способность (включая определение элементов жесткости, расчет поперечного растяжения по ЕС 5 и т.д.)
- Расчет на огнестойкость по EN 1995-1-2
![Maske 1.1 Basisangaben](/ru/webimage/006907/1587060/000306-en-png.png?mw=512&hash=9c352e42442e0fd7f17e22874cf586e9a3d36975)
Прежде всего, необходимо выбрать тип соединения, норматив расчета, стальные плиты и материал дюбелей. Для расчета по норме EN 1995-1-1, можно задать систему дюбелей WS-T от SFS intec. В этом случае, соответствующий материал будет задан по умолчанию, согласно технической поддержке производителя.
Соединяемые стержни импортируются из модели RFEM/RSTAB. Дополнительный модуль автоматически проверяет выполнение всех геометрических условий. Как вариант, соединения можно задать вручную.
- Нагрузка также импортируется из RFEM/RSTAB или, в случае ручного задания соединения, нагрузки вводятся. В окне Геометрия задаются размеры стальной плиты и расположение крепежных элементов.
![Характеристики 002824 | Материал OSB для США и Канады](/ru/webimage/050460/3889342/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В программе RFEM ориентированно-стружечная плита (OSB) доступна только в США и Канаде. Параметры материала взяты из «Руководства по спецификациям расчёта панелей».
![Характеристики 002792 | Деревянный панельный элемент](/ru/webimage/048109/3767848/2024-03-14_13-56-20.png?mw=512&hash=c2c60498cb42f6ae62fb1ccfea4928bacda0d865)
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений. Тип толщины плиты балки задаётся с помощью аддона Многослойные поверхности.
«Балка панель» дает вам следующие преимущества:
- Возможна односторонняя и двухсторонняя обшивка
- Автоматический расчет полужесткого соединения
- Дощатая обшивка
- Стеклянная обшивка
- Пользовательская обшивка
- Представление в виде полного геометрического 3D объекта (рама, поперечина, колонна, обшивка, скобы), включая эксцентриситет
- Учет отверстий через ячейки поверхности
- Расчет элементов конструкции в аддоне Расчёт деревянных конструкций
- Независимо от материала (например, гипсокартон с холодногнутыми профилями или гипсоволокнистыми плитами в качестве обшивки)
